Options de projection

Vous avez le choix entre différents types de projection géographiques pour la projection des couches de dessin. Pour les cartes plus importantes, vous devez sélectionner la projection adéquate.

Dans les boites de dialogue « Géoréférencement document » et « Géoréférencement », vous trouverez une liste de choix comportant les différentes projections. Les projections au-dessus de la ligne de séparation sont des variations des types de base que vous trouvez sous la ligne de séparation. L’option Plate carrée, par exemple, est basée sur la Projection cylindrique équidistante. Vous trouverez une description des types de base dans le tableau ci-dessous.

Champ	Description
Projection cylindrique équidistante	Il s’agit de la projection la plus simple, qui conviendra pour les cartes du monde entier. Les lignes de longitude et de latitude sont droites et régulièrement espacées. La projection Longueur/Largeur unités doc. est une projection cylindrique équidistante, centrée sur l’équateur et le méridien 0, faisant correspondre une unité document à un degré de latitude et longitude. La projection Plate carrée est aussi une projection cylindrique équidistante, centrée sur l’équateur et le méridien 0, et mise à l’échelle en unités réelles.
Projection équidistante azimutale	C’est un bon choix pour les zones situées autour d’un point précis, avec une hauteur et une largeur plus ou moins égale. Les lignes droites partant du point centrale représentent la distance géographique précise.

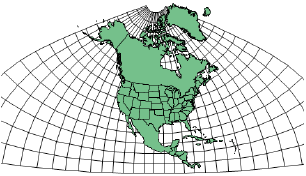

Transverse Mercator	C’est l’option de prédilection pour cartographier de petits territoires (Nord-Sud) autour d’une longitude choisie. Les zones sur la carte qui sont situées plus à l’Est ou à l’Ouest seront fort déformées. La longitude centrale se trouve sur le méridien choisi; la latitude centrale devrait être proche de la zone cartographiée. L’échelle doit être 1 ou presque (par exemple 0,9996). La projection Universal Transverse Mercator est un Mercator transversal déterminé par des zones de 6° de longitude. Les projections du système de coordonnées américain State Plane (SPCS) utilisent principalement la projection Mercator Transverse ou la projection conique conforme de Lambert, en fonction de la forme de l’état et de ses zones. Il y a deux systèmes de référence nord-américains: NAD27 (obsolète) et NAD83 (la référence actuelle).
Cassini-Soldner	Bonne option pour cartographier de petits territoires (Nord-Sud) autour de la longitude centrale. Les zones sur la carte qui sont situées plus à l’Est ou à l’Ouest seront fort déformées.
Projection gnomonique	C’est un bon choix pour les cartes de navigation et les petites zones autour d’un point choisi. Avec cette projection, les géodésiques sur la carte sont affichés comme des lignes droites (distance géographique la plus courte).

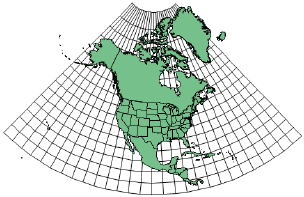

Projection conique conforme de Lambert	C’est un bon choix pour cartographier les zones étendues (Est-Ouest) entre deux parallèles choisies. La déformation de la projection augmente à mesure qu’on s’éloigne des parallèles. Les projections du système de coordonnées américain State Plane (SPCS) utilisent principalement la projection Mercator Transverse ou la projection conique conforme de Lambert, en fonction de la forme de l’état et de ses zones. Il y a deux systèmes de référence nord-américains: NAD27 (obsolète) et NAD83 (la référence actuelle).
Projection cylindrique stéréographique	C’est un bon choix pour cartographier les régions polaires. Des paramètres définissent le centre se trouvant à 90° de latitude pour le pôle Nord ou - 90° de latitude pour le pôle Sud. Vous pouvez également utiliser d’autres points. L’échelle doit être 1 ou presque (par exemple 0,9996).
