Bij het presenteren van ontwerpen in zichtvensters met verborgen achterliggende lijnen levert de 3D-geometrie van symbolen en parametrische objecten niet altijd het gewenste resultaat op: de facetlijnen van het object kunnen verkeerd lijnen of de detailleringsgraad kan ongeschikt zijn voor de schaal of het aanzicht dat is ingesteld. Vectorworks biedt de mogelijkheid om 2D-componenten te creëren voor symboolomschrijvingen en parametrische objecten (zie 2D-componenten creëren voor symboolomschrijvingen en parametrische objecten) en deze te gebruiken in zichtvensters met verborgen achterliggende lijnen.
Zorg dat de optie Toon 2D-componenten aangevinkt is voor het zichtvenster, anders worden alleen 3D-componenten weergegeven. 2D-componenten worden alleen weergegeven in zichtvensters die gerenderd zijn door middel van ‘Achterliggende lijnen verbergen’ en ingesteld zijn in een 3D-aanzicht en orthogonale projectie.
Deze 2D-componenten zijn beschikbaar voor alle niet-isometrische aanzichten van een symbool of parametrisch object in de tekening; daarmee wordt bedoeld alle aanzichten die loodrecht staan op het vlak van het object, zoals u typisch terugvindt op bouwplannen. Dit is het equivalent van de 2D-weergave die wordt gebruikt in 2D/Planaanzicht. Indien nodig kunt u ook snedecomponenten creëren voor gebruik in snedevensters. Sommige symboolomschrijvingen en parametrische objecten beschikken reeds over voorgedefinieerde 2D-componenten die u naar wens kunt aanpassen. Voor andere objecten kunt u zelf de nodige 2D-componenten creëren.

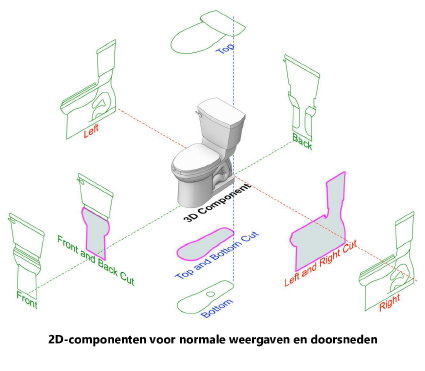

Ter illustratie: deze symboolomschrijving van een toilet bevat alle zes mogelijke 2D-componenten voor gebruik in normale aanzichten, alsook drie mogelijke componenten voor snedeweergaven.

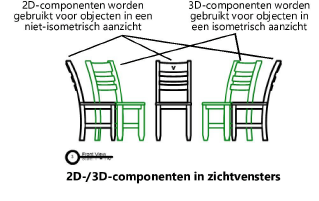

De hoek waaronder een object in het zichtvenster staat, bepaalt welke component wordt weergegeven. 2D-componenten worden gebruikt voor objecten die in een niet-isometrisch aanzicht ten opzichte van het scherm staan. 3D-componenten worden gebruikt voor objecten die onder een hoek ten opzichte van het scherm staan.

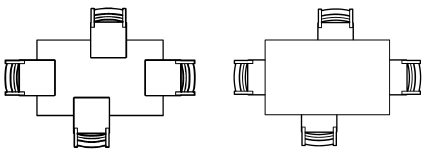

Als sommige 2D-componenten in het zichtvenster niet correct zijn gestapeld, kunt u de componenten verplaatsen om de weergave te corrigeren (zie 2D-componenten van symboolomschrijvingen en parametrische objecten verplaatsen)

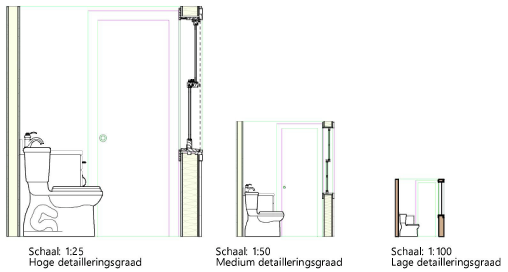

Naast de verschillende aanzichten, kunt u ook 2D-componenten ontwerpen voor drie verschillende detailleringsgraden; dit maakt dat ze gebruikt kunnen worden in presentaties met verschillende schalen (zie Detailleringsgraden instellen voor 2D- en 3D-componenten van symboolomschrijvingen en parametrische objecten).
2D-componenten en 3D-componenten van een symboolomschrijving kunnen ook samen worden weergegeven in een zichtvenster (zie 2D- en 3D-componenten van een symboolomschrijving samen weergeven in een zichtvenster).
~~~~~~~~~~~~~~~~~~~~~~~~~
