Instellingen van een verharding bewerken

De instellingen van de geselecteerde verharding bereikt u via de knop Instellingen in het Infopalet. Wenst u echter de standaardinstellingen van de verharding aan te passen, gebruik dan knop Instellingen in de Methodebalk.

De meeste parameters in het Infopalet komen overeen met de parameters tijdens het creëren van de verharding (zie Verhardingen creëren). Sommige kunt u echter enkel via het Infopalet bereiken.

Heeft de verharding een helling, pas dan de eigenschappen van de helling aan in het Infopalet en/of pas de controlepunten van de helling aan en vervorm de hoeken van de verharding in een 3D-aanzicht.

● Selecteer in de keuzelijst Helling de methode die u wenst te gebruiken om de helling te definiëren en geef een waarde in. Als u de optie Geen selecteert, worden de parameters voor de helling niet weergegeven. Van zodra u waarden invult in het Infopalet, passen de andere parameters zich automatisch aan.

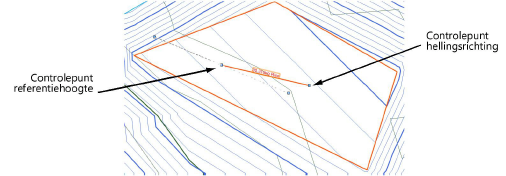

● Een hellende berm kan afgebakend worden. De verharding wordt gekenmerkt door enerzijds een referentiepunt waaraan een hoogte is toegekend en anderzijds een stippellijn die punten op diezelfde hoogte verbindt. Deze stippellijn bepaalt de parameter Hoek hellingslijn in het Infopalet. Deze lijn is enkel zichtbaar wanneer de verharding geselecteerd is en wordt niet afgedrukt. Alle punten van de lijn liggen op dezelfde hoogte. Verplaats de controlepunten om aan te geven hoe de verharding overgaat in de helling. De hoek van de hellingslijn moet steeds tussen 1 en 90 graden liggen ten opzichte van de hellingsvector (de berm kan niet parallel lopen met de hellende verharding of er haaks op staan).

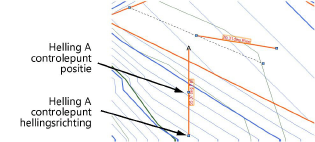

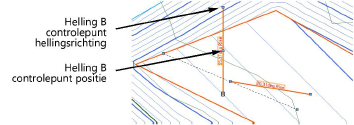

● Naast een verharding met een helling, kunt u nog één of twee hellingsassen definiëren: Helling A en Helling B. Hellingspijlen kunnen worden weergegeven op de verharding om de hellingshoeken van de basishelling en de twee zelf gedefinieerde assen weer te geven. Selecteer hiervoor Toon helling, Toon helling A en/of Toon helling B. De hellingspijlen zijn interactief: als u een controlepunt verplaatst om de richting van de helling aan te passen, wordt de helling op die locatie weergegeven. De controlepunten van de hellingspijlen zijn enkel zichtbaar als u de verharding geselecteerd heeft. Deze worden ook niet afgedrukt.

● Gebruik de parameter Hoogte aan uiteinde in het Infopalet om verhardingen die onderaan een helling samenkomen, op dezelfde hoogte te laten eindigen. De vlakken van twee verhardingen vallen samen wanneer hun hoogtelijnen parallel lopen en het beginpunt van één van de verhardingen zich in het vlak van de andere bevindt.

● Selecteer in 2D/Planaanzicht de controlepunten van de hellingspijlen of de referentiehoogtelijn om de helling weer te geven op die locatie. Aanpassingen aan de helling via het Infopalet zullen ook de andere hellingsparameters beïnvloeden. Bepaal het hellingsvlak door de helling en de hoek van de referentiehoogtelijn te veranderen of door helling A en helling B aan te passen.

● In 2D/Planaanzicht verandert het gereedschap Vervorm de vorm van de verharding. Als de verharding een helling heeft, kunt u dit gereedschap in 3D-weergave gebruiken om de hoogte op de hoeken van de verharding aan te passen.

Veld	Omschrijving
Infopalet - Tabblad Object
Instellingen	Klik op deze knop om het dialoogvenster ‘Verharding’ te openen en de geselecteerde verharding te bewerken. Als de selectie meerdere verhardingen bevat, is de knop Instellingen niet beschikbaar. Selecteer een enkele verharding om het instellingenvenster te openen en de parameters te bewerken.
Bewaar	Klik op deze knop om de geselecteerde verharding als een symbool te bewaren. Zie De instellingen van een verharding bewaren voor meer informatie. Als de selectie meerdere verhardingen bevat, is de knop Bewaar niet beschikbaar. Selecteer een enkele verharding om deze als een symbool te bewaren.
Algemeen
Naam	Dit is de naam van de verharding.
Met boord	Vink deze optie aan om een boord met vulling langs de randen van de verharding te tekenen.
Breedte boord	Geef de breedte van de boord op.
Breedte pad	Geef de breedte van de verharding als pad op.
Afstand pad	Geef de afstand van het pad op ten opzichte van de invoeglijn.
Breedte/Hoogte vulling	Dit is de breedte en hoogte van de klinkers (Wildverband, blokverband en halfsteensverband).
Hoek vulling	Geef de hoek op waaronder u de vulling wenst te roteren.
Grootte vulling boord	Bepaal de breedte van de voegen als u de optie ‘Voegen’ heeft geselecteerd voor de boord.
Hoek vulling boord	Geef de hoek op waaronder u de vulling van de boord wenst te roteren.
Prijs vulvlak	Dit is de prijs per vierkante eenheid van het materiaal gebruikt in de verharding. Deze parameter kunt u in een rekenblad gebruiken.
Prijscode vulvlak	Dit is de prijscode voor de verharding.
Prijs boord	Dit is de prijs per vierkante eenheid van het materiaal gebruikt in de boord van de verharding. Deze parameter kunt u in een rekenblad gebruiken.
Prijscode boord	Dit is de prijscode voor de boord.
Label
Plaatsing label	Geef aan of u een label links of rechts van de aanduidingslijn wenst weer te geven of zonder aanduidingslijn (zwevend). Selecteer ‘Geen’ als u geen label wenst.
Type label	Selecteer de informatie die u in het label wenst weer te geven. ● Selecteer de optie ‘Naam’ om alleen de naam van de verharding in het label weer te geven (zoals opgegeven in het veld Naam). ● Selecteer de optie ‘Naam/Oppervlakte(s)’ om de naam en de oppervlakte van de verharding en, indien van toepassing, de oppervlakte van de boord in het label weer te geven. ● Selecteer de optie ‘Naam/Oppervlakte(s)/Omtrek’ om de naam, de omtrek en, indien van toepassing, de oppervlakte van de boord in het label weer te geven..
Klasse label	Ken een klasse toe om het uitzicht en de zichtbaarheid van het label te bepalen. Selecteer een klasse uit de lijst met klassen aanwezig in de tekening of creëer een nieuwe klasse. Selecteer <Verharding> om de klasse van de verharding ook toe te kennen aan het label.
Hoek aanduidingslijn	Geef een hoek tussen 0 en 360° op voor de aanduidingslijn.
Hoek tekst	Geef een hoek tussen 0 en 360° op voor de tekst.
Uitlijning label	Kies de plaats waar de tekst moet komen: boven de doorlopende aanduidingslijn (‘Onderlijnd’) of aan het uiteinde van de aanduidingslijn (‘Midden’).
Aanduidingslijn naar zijkant	Vink deze optie aan om de aanduidingslijn tot de verharding te laten doorlopen.
Aanduidingslijn met pijlpunt	Vink deze optie aan om een aanduidingslijn met pijlpunt te gebruiken. De stijl van de pijlpunt wordt bepaald door de toegewezen klasse voor de aanduidingspijl (zie Eigenschappen van klassen bewerken).
Teken in 3D
Type	De verharding kan zich gedragen als een 3D-plaat, een betextureerbare bedding, of de boven-of onderzijde kan zich gedragen als een nivellering. Selecteer het type bewerkingsobject dat u wenst te creëren. ● Geen: selecteer deze optie om in een 3D-aanzicht een schematische weergave van de verharding te tonen. ● Plaat: selecteer deze optie om twee platen te creëren: één voor het vulvlak van de verharding en een voor de boord (indien aanwezig). ● Nivellering (bovenzijde/onderzijde plaat): selecteer deze optie om een plaat te gebruiken om het pad van het terreinmodel te bewerken. Kies voor dit type als de verharding op een vlak deel van het terrein ligt (zie Een nivellering of nivellering met rechte rand creëren). ● Betextureerbare bedding: selecteer deze optie om de verharding te gebruiken om de betextureerbare bedding van het terreinmodel te bewerken. Kies voor dit type als u de textuur van een deel van het terrein wilt wijzigen (zie Betextureerbare bedding). ● Plaatafvloeiing: selecteer deze optie om een plaat te creëren waaraan plaatafvloeiingselementen kunnen worden toegevoegd (zie Afvloeiingssytemen voor platen creëren). Als de verharding een boord heeft, wordt er een tweede plaat gecreëerd, maar is het niet mogelijk om afvloeiingselementen toe te passen. Als u ‘Plaatafvloeiing’ selecteerde, is het niet mogelijk om de volledige verharding onder een helling te plaatsen. Wel kunt u het gereedschap Plaatafvloeiing gebruiken om hellingen en nokken aan de plaatgeometrie toe te voegen.
Plaatdikte	Geef een dikte op voor de verharding (voor een plaat of nivellering).
Boorddikte	Geef een dikte op voor de boord van de verharding (voor een plaat of nivellering).
Niveau	Bepaal de hoogte van de verharding op het controlepunt referentiehoogte.
Helling	Bepaal hoe u de helling wenst te definiëren of selecteer Geen als de verharding vlak is. Vul vervolgens waarden in voor de Helling, de Hoogte aan uiteinde van de helling of de Hoek hellingslijn. De overige parameters worden automatisch berekend en ingevuld.
Helling	Vul een waarde in voor de helling van de verharding. Bepaal de hoek, het percentage of de stijging over afstand.
Hoogte aan uiteinde	Geef de hoogte op van de verharding aan het einde van de helling.
Hoek hellingslijn	Bepaal hoe de verharding ingedijkt moet worden langs de hellingslijn.
Plaatstijl vulvlak	Hier wordt de stijl van het vulvlak van de verharding weergegeven. U kunt de plaatstijl vervangen (zie Plaatstijlen verwijderen en/of vervangen vanuit het Infopalet), bewerken (zie Plaatstijlen bewerken) of omzetten naar een plaat zonder stijl en met componenten op maat. U kunt een plaatstijl creëren vanaf het vulvlak van een plaat zonder stijl. Om dit te doen klikt u met rechts op de plaat zonder stijl en selecteert u het commando Nieuwe plaatstijl vanaf vulvlak in het contextmenu. Als er een plaatstijl voor het vulvlak van toepassing is, kunt u deze bewerken met het contextcommando Bewerk stijl vulvlak.
Plaatcomponenten vulvlak	Als de plaat van het vulvlak geen stijl heeft, kunt u met deze knop het dialoogvenster ‘Plaatcomponenten’ openen om de componenten te definiëren (zie Componenten definiëren voor bestaande daken).
Plaatstijl boord	Hier wordt de stijl van de boord van de verharding weergegeven. U kunt de plaatstijl vervangen (zie Plaatstijlen verwijderen en/of vervangen vanuit het Infopalet), bewerken (zie Plaatstijlen bewerken) of omzetten naar een plaat zonder stijl en met componenten op maat. U kunt een plaatstijl creëren vanaf de boord van een plaat zonder stijl. Om dit te doen klikt u met rechts op de plaat zonder stijl en selecteert u het commando Nieuwe plaatstijl vanaf boord in het contextmenu. Als er een plaatstijl voor de boord van toepassing is, kunt u deze bewerken met het contextcommando Bewerk stijl boord.
Plaatcomponenten boord	Als de plaat van de boord geen stijl heeft, kunt u met deze knop het dialoogvenster ‘Plaatcomponenten’ openen om de componenten te definiëren (zie Componenten definiëren voor bestaande daken).
Toon helling	Vink deze optie aan om een aanpasbare hellingspijl alsook de huidige helling weer te geven in de weergave 2D/Plan. De helling wordt enkel weergegeven indien deze een waarde groter dan nul heeft. Pas de helling aan door de controlepunten te verplaatsen
Toon helling A	Vink deze optie aan om de pijl van helling A en de parameter Helling weer te geven. De helling wordt dynamisch weergegeven wanneer u een van de controlepunten te verplaatst.
Toon helling B	Vink deze optie aan om de pijl van helling B en de parameter Helling weer te geven. De helling wordt dynamisch weergegeven wanneer u een van de controlepunten te verplaatst.
Vergrendel helling A/B neerwaarts	Vink deze optie aan om helling A en/of B op een lagere hoogte te vergrendelen.
Informatie
Oppervlakte vulvlak	Hier wordt de oppervlakte van de verharding weergegeven.
Oppervlakte boord	Hier wordt de oppervlakte van de boord weergegeven.
Totale oppervlakte	Hier wordt de totale oppervlakte van de verharding weergegeven.
Omtrek vulvlak	Hier wordt de omtrek van de verharding weergegeven.
Omtrek boord	Hier wordt de omtrek van de boord weergegeven.
Totale omtrek	Hier wordt de totale omtrek van de verharding weergegeven.
Berekeningen bijwerken	Herbereken de oppervlakte en het volume weergegeven in het Infopalet voor het terreinmodel liggend onder het terreinbewerkingsobject (er moet een talud zijn).
Parameters terreinmodel en volume	Hier vindt u informatie over de oppervlakte en het volume van het terreinmodel gelegen onder het terreinbewerkingsobject. Zie Eigenschappen van het terreinmodel voor meer informatie.
Parameters controlepunten	Dit zijn de parameters voor de controlepunten van het pad dat aan de basis ligt van de verharding (zie Controlepunten van objecten aanpassen).
Tabblad rendering
Textuur	Als u een 3D-type selecteerde in het dialoogvenster ‘Verharding’, kunt u in de keuzelijst een textuur kiezen voor de verharding. Een textuur voor de boord kunt u enkel instellen in het dialoogvenster ‘Verharding’.

Indien u aparte boordsegmenten van een verharding onzichtbaar wenst te maken, zowel langsheen de omtrek als rondom openingen, selecteert u de verharding en activeert u het gereedschap Vervorm object. Selecteer Toon/verberg zijde in de Methodebalk en klik vervolgens op het middelpunt van de boordsegmenten van de verharding of op de openingen die u wenst te verbergen. Herhaal deze stappen om de boordsegmenten terug zichtbaar te maken.

Bepaal de linker- en rechterkant van de verharding volgens pad door de verharding te selecteren en in het Infopalet op de middelste knop van de parameter Controlepunt te klikken. Zolang u deze knop ingedrukt houdt, verschijnt er rond het eerste controlepunt van de verharding een blokje met een rode rand.

Wanneer u klassen toekent aan de onderdelen van de verharding, zoals de voegen en het label, kunt u de zichtbaarheid van dit onderdeel controleren met de zichtbaarheid van de klasse. De kenmerken van de klasse worden enkel toegepast op het onderdeel als de optie Automatisch toekennen is ingeschakeld voor de klasse. Bijvoorbeeld, als u de klasse Verharding-Onderdeel-Vulvlak toekent aan de voegen en deze klasse gekenmerkt wordt door een lijnarcering, kunt u deze klasse bewerken en de optie Automatisch toekennen inschakelen om de vulling toe te passen op het component. Zie Kenmerken van een klasse toekennen.

Een verharding vervormen

Dubbelklik op de verharding om het gereedschap Vervorm object te activeren. Of: selecteer het gereedschap Vervorm object in het palet Basisgereedschappen. Selecteer de controlepunten om de verharding te vervormen. Zie Objecten vervormen voor meer informatie.

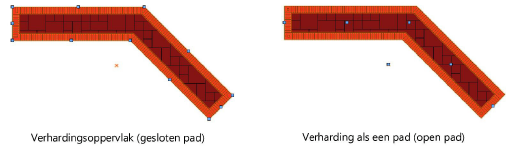

Een verharding omzetten naar een oppervlak (omtrek) of naar een pad

Als u een bestaand verhardingsoppervlak omzet naar een verharding als een pad of omgekeerd, dan verandert enkel het pad van het object. De uiterlijke kenmerken ervan blijven behouden.

U kunt het type van verharding ook aanpassen via de knop Instellingen in het Infopalet van een geselecteerde verharding.

Het label van een verharding

● Indien een label is ingeschakeld, wordt dit weergegeven volgens de standaardkenmerken die in de instellingen zijn vastgelegd.

● Om de kenmerken van een individueel label te wijzigen, selecteert u de verharding en past u de parameters voor het label aan via het Infopalet.

● De klasse die aan het label is toegekend, bepaalt de kenmerken van de aanduidingslijn. De stijl van de pijlpunt wordt standaard door een andere klasse bepaald.

● Om de leesbaarheid van de labels te verbeteren, gebruikt u het commando Aanduidingslijnen uitlijnen en verdelen (zie Aanduidingslijnen uitlijnen en verdelen).

● Als u een individueel label wenst te verplaatsen, kunt u gebruik maken van de twee controlepunten op een label. Met het ene controlepunt verandert u de schouderlengte, de hoek van de tekst en de positie van het label. Met het andere controlepunt verandert u de plaatsing van de schouder, de lengte van de aanduidingslijn en de hoek van de aanduidingslijn.

De instellingen van een verharding bewaren

Nadat u een verharding hebt aangemaakt, kunt u de instellingen ervan bewaren als symbolen om ze later te gebruiken of om ze in andere bestanden te importeren.

● Om een bestaande verharding uit de hulpbronnenbibliotheek te gebruiken, klikt u in het veld Verharding in de Methodebalk. Hiermee opent u de Hulpbronnenkiezer. Dubbelklik in de Hulpbronnenkiezer op de hulpbron die u wilt gebruiken.

● Om bewaarde instellingen toe te passen op een bestaande verharding vanuit het Hulpbronnenbeheer, klikt u rechts op de hulpbron en selecteert u het commando Gebruik in het contextmenu. Of: dubbelklik op de hulpbron of sleep de hulpbron naar een object in de tekening om het toe te passen.
