IFC-bestanden importerenIFC-bestanden importeren|
Commando |
Locatie |
|
Importeer IFC |
Bestand > Importeer |
IFC-projecten kunnen in een Vectorworksbestand geïmporteerd worden, zelfs projecten met meerdere gebouwen of grote hoeveelheden informatie. De eenheden van het geïmporteerde bestand worden bepaald door het Vectorworksbestand. De lagen (CAD-lagen) van een geïmporteerd IFC-bestand worden omgezet naar de corresponderende Vectorworksklassen.
Tijdens het importeren kunt u bouwlagen en elementen in het IFC-bestand filteren om niet-relevante objecten te verwijderen. Door het importbestand te filteren zal de bestandsgrootte afnemen en het importproces sneller verlopen. Bovendien zorgt dit nadien voor een vlottere samenwerking.
Om een IFC-bestand te importeren:
Selecteer het commando.
Of: Klik op het bestand dat u wenst te importeren en sleep het naar een open Vectorworksbestand
Selecteer het gewenste ifc-, ifczip-, ifcxml-bestand en klik op Openen.
Het dialoogvenster Selecteer IFC-bouwlagen en -elementen wordt geopend.
Standaard worden alle IFC-bouwlagen en -elementen geïmporteerd. Als u een filter wenst toe te passen op de import, kunt u de optie Bouwlagen of Elementen selecteren.

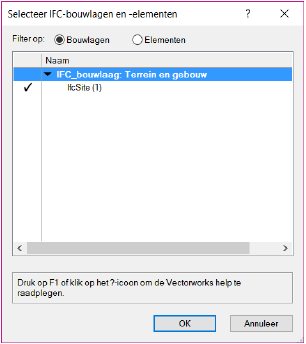

Filtert u op Bouwlagen, dan wordt een lijst met alle IFC-bouwlagen in het document weergegeven. De vinkjes in de linker kolom geven aan welke specifieke bouwlagen geïmporteerd worden. Om één of meer bouwlagen en de elementen daarop niet mee te importeren, selecteert u de bouwlaag en klikt u het vinkje in de linker kolom weg.
Wilt u slechts bepaalde elementen op een of meer specifieke bouwlagen uit de import weglaten, klik dan op de pijl links van een bouwlaagnaam om de lijst met alle bijbehorende IFC-elementen weer te geven. Selecteer de elementen die u wilt weglaten en klik het vinkje weg. De uitgesloten elementen worden alleen van die laag weggelaten.
Bij IFC-bouwlagen waarvoor sommige elementen wel en sommige elementen niet geïmporteerd moeten worden, verschijnt een streep in de plaats van het vinkje.

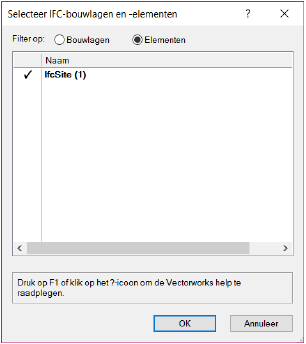

Filtert u op Elementen, dan wordt een lijst met alle IFC-objecttypes in het bestand weergegeven. Het exacte aantal elementen van elk type wordt rechts van het objecttype tussen haakjes weergegeven. Een vinkje links van een item in de lijst, betekent dat alle elementen van dat type geïmporteerd zullen worden. Selecteer de elementen die u wilt weglaten en klik het vinkje weg. De uitgesloten elementen worden op geen enkele bouwlaag geïmporteerd.
Als u bepaalde items in de lijst met elementen uitvinkt en daarna terugkeert naar de lijst met bouwlagen, zullen de bouwlagen die uitgesloten elementen bevatten, aangeduid worden met een streep in plaats van een vinkje. Hiermee wordt aangegeven dat sommige elementen op deze bouwlaag niet geïmporteerd zullen worden.
~~~~~~~~~~~~~~~~~~~~~~~~~
