IFC-gegevens toekennen aan objecten

Wanneer u een bouwproject exporteert naar een IFC-bestand, worden de in Vectorworks gecreëerde parametrische objecten en symbolen met IFC-gegevens automatisch omgezet naar IFC-entiteiten. U kunt de gekoppelde IFC-gegevens terugvinden in het tabblad Gegevens van het Infopalet.

Hybride of 3D-objecten worden, tenzij u er zelf IFC-gegevens aan toekent, niet mee geëxporteerd. Om dergelijke objecten te exporteren, dient u vóór het uitvoeren van de export, IFC-gegevens aan de objecten toe te kennen via het tabblad Gegevens in het Infopalet of met het commando IFC-gegevens. IFC-gegevens kunnen ook in- of uitgesloten worden van de export via het commando IFC-gegevensomzetting.

Het toekennen van IFC-gegevens heeft geen invloed op de weergave van een object. U kunt het object hierna nog steeds bewerken met behulp van de gereedschappen en commando’s in Vectorworks. Dit is bijvoorbeeld zo wanneer u een vloer of plaat gebruikt om een vlak plafond te maken. Selecteer de vloer of de plaat in het model en voer dan het commando IFC-gegevens uit. In het dialoogvenster ‘Selecteer IFC-object’ vindt u een lijst met alle beschikbare IFC-objecten. Selecteer hierin IfcCovering; dit is het gepaste IFC-object voor een plafond. Vervolgens selecteert u in het dialoogvenster ‘IFC-gegevens’ de parameterset Pset_CoveringCeiling uit de lijst met sets.

Een object kan ook in een container gestopt worden zodat het in het Vectorworksbestand beschouwd wordt als een IFC-entiteit. Op deze manier kunt u Vectorworksobjecten met IFC-gegevens onrechtstreeks bewerken en voorkomen dat bepaalde elementen van het model ongewild worden gewijzigd.

De parameters van objecten met IFC-gegevens en van IFC-entiteiten kunnen worden omgezet en bewaard in sets zoals beschreven in Beheer IFC-gegevensomzetting. Gebruik de ingestelde omzetting door de optie ‘volgens stijl’ te selecteren, of bepaal de omzetting voor het item apart door de optie ‘volgens invoeging’ te selecteren.

Veld	Omschrijving
Type	Dit is de IFC-entiteit die gekoppeld is aan het object.
Selecteer	Klik op deze knop om het dialoogvenster ‘Selecteer IFC-object’ te openen en een ander IFC-objecttype te selecteren.
GUID	Dit is de IFC Global Unique Identifier (GUID) van het object. Het ID blijft aan de entiteit vasthangen gedurende de hele IFC workflow om de entiteit te onderscheiden van andere IFC-objecten.
Creëer IFC-entiteit	Laat deze optie uitgevinkt om de objecteigenschappen van het Infopalet te behouden (de IFC-gegevens blijven gekoppeld). Vink deze optie aan om het object als een IFC-entiteit in het Infopalet weer te geven. IFC-entiteiten zijn containerobjecten. Ze zorgen ervoor dat objecten het objecttype IFC-entiteit krijgen toegewezen in het Infopalet.
IFC-versie	Selecteer een IFC-versie; dit kan de weergegeven parametersets in de lijst beïnvloeden.
Gegevenssets voor dit object	In deze lijst vindt u de voorgestelde parametersets (Psets) voor het IFC-object. Plaats een vinkje in de kolom Gebruik bij de parameterset die u wenst te gebruiken voor dit object. ● Geen icoon: De gegevensvelden zijn leeg; ze bevatten geen IFC-gegevens of tekst met gegevensomzetting ● : Een of meer gegevensvelden bevatten IFC-gegevens of tekst met gegevensomzetting ● : De gegevensset wordt niet naar IFC geëxporteerd, zoals bepaald door de gegevensomzetting
Beheer eigenschappensets op maat	Klik op deze knop om het dialoogvenster ‘Beheer eigenschappensets op maat’ te openen. Via dit venster kunt u gegevens van uw model insluiten, zelfs als de gegevens geen deel uitmaken van de IFC specificaties.
Eigenschappen van de geselecteerde gegevensset	Hier worden de eigenschappen van de geselecteerde gegevensset weergegeven. De gegevensbron kan geen waarde hebben, of volgens invoeging of stijl bepaald zijn. ● Geen icoon: Er is geen waarde aan de eigenschap toegekend. ● (volgens invoeging): De eigenschap wordt bepaald door de waarde die u opgeeft in het veld onder de lijst. Dit veld wordt beschikbaar zodra u in de kolom Waarde klikt. Afhankelijk van de geselecteerde eigenschap kunt u een tekstuele of numerieke waarde opgeven, of een waarde uit een keuzelijst selecteren. ● (volgens stijl): De eigenschap krijgt een waarde toegewezen op basis van gegevensomzetting (zie Beheer IFC-gegevensomzetting). Klik in de kolom Bron om de gegevensbron van de waarde in te stellen. Een eigenschap zonder gegevensomzetting kan enkel ingesteld worden zonder waarde of volgens invoeging. Een eigenschap met gegevensomzetting kan ingesteld worden volgens invoeging of volgens stijl.
Waarde van de geselecteerde eigenschap/Enum-waarde van de geselecteerde eigenschap/Numerieke waarde van de geselecteerde eigenschap	Als de waarde van de geselecteerde eigenschap is ingesteld volgens invoeging, kunt u in dit veld een tekstuele of numerieke waarde opgeven, of een waarde uit een keuzelijst selecteren. Als daarentegen de waarde is ingesteld volgens stijl, wordt hier het resultaat van de formule bij Gegevensbron weergegeven.
Gegevensbron	Hier wordt de tekst met gegevensomzetting voor de geselecteerde eigenschap weergegeven.
Selecteer IFC-invoeging	Sommige eigenschappen met complexe waarden kunt u bepalen op basis van een IFC-invoeging. Selecteer een van de beschikbare invoegingen uit de lijst, of klik op Nieuw om het dialoogvenster ‘IFC-invoeging’ te openen. Geef de waarden voor de complexe eigenschappen op. (Om een IFC-invoeging te verwijderen, selecteert u de invoeging in de lijst en klikt u op Verwijder.)

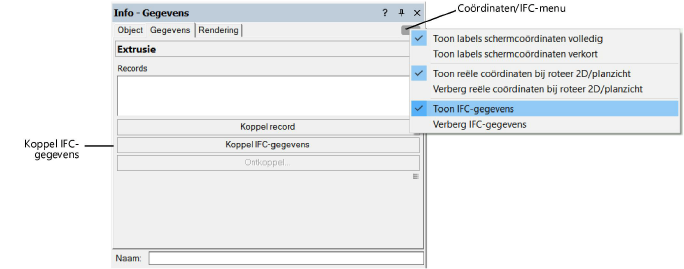

In het tabblad Gegevens van het Infopalet vindt u de informatie betreffende het geselecteerde IFC-object of de IFC-entiteit. Merk op: hiervoor moet de optie Toon IFC-gegevens ingeschakeld zijn op het palet. Bij objecten waaraan standaard IFC-gegevens zijn gekoppeld, wordt het prefix <Default> aan het IFC-objecttype toegevoegd. Dit betekent dat de standaard IFC-gegevens niet zijn aangepast.

U kunt de geometrie van IFC-entiteiten bewerken met het commando Bewerk > Bewerk IFC-entiteit. Of klik rechts op de IFC-entiteit en selecteer Bewerk in het contextmenu.

Veld	Omschrijving
IFC versie	Selecteer een IFC-versie.
Eenvoudige lijst / Volledige lijst	Kies hoe uitgebreid de lijst moet zijn. De eenvoudige lijst is beperkt tot de primaire IFC-objecten, terwijl de volledige lijst alle beschikbare IFC-objecten bevat.
Filter lijst	Geef tekst of sleutelwoorden op om de lijst met objecttypes te filteren; alleen items die deze tekst bevatten, verschijnen in de lijst.
Lijst met IFC-objecttypes	In deze lijst vindt u de beschikbare IFC-objecttypes. Klik op een objecttype om het te selecteren.
