Dessiner un mur (droit)

L’outil Mur vous permet de créer un mur sous la forme d’un objet hybride, simultanément en 2D et en 3D. Vous pouvez dessiner des murs en Plan 2D ou dans une vue 3D. Vous créez alors des murs standard ou des façades rideaux (module d'extension Vectorworks requis).

Créez des murs en les dessinant avec la souris ou en la combinant avec la Barre de données (voir Utiliser la Barre de données). Les instructions suivantes sont d’application si vous dessinez un mur avec la souris.

Si vous dessinez un mur avec la Barre de données, le mode sélectionné pour la Ligne d’insertion détermine si les dimensions saisies s’appliquent au côté gauche, central ou droit du mur ou à un emplacement sur mesure.

Sélectionnez l’outil Mur dans la trousse correspondant à votre configuration:

● Configurations Standard, Architecture et Spotlight: trousse Architecture

● Configuration Paysage: trousse Paysage

Cliquez sur le mode souhaité pour la Ligne d’insertion et sélectionnez ensuite le mode Polygone ou Rectangle (voir Créer un mur)

Procédez de l’une des manières suivantes:

● Dans les modules d’extension Vectorworks, pour utiliser un style de mur existant à partir d’une bibliothèque, cliquez sur Style de mur dans la Barre des modes. Dans le Navigateur des ressources, double-cliquez sur une ressource pour l’activer. Vous pouvez aussi laisser le style <Sans> sélectionné pour créer un mur sans style. Passez alors à l’étape 4.

● Pour créer un style de mur sur mesure, cliquez sur Préférences dans la Barre des modes. La boîte de dialogue « Préférences mur » s’ouvre. Définissez les préférences du mur et cliquez sur OK. Vous pouvez éditer les propriétés du mur dans la palette Info Objet.

► Cliquez pour afficher/masquer les champs.

Cliquez sur Attributs du mur pour définir les attributs du mur.

La boîte de dialogue « Attributs du mur » s’ouvre. Les attributs d’un mur sans style sont définis selon les paramètres par défaut de la palette des Attributs. Si vous les modifiez ici, les changements apparaîtront dans la palette des Attributs du mur sélectionné une fois que vous aurez fermé la boîte de dialogue « Préférences mur ».

Vous pouvez choisir de définir le remplissage, le trait, l’ombre portée et l’opacité selon la classe du mur. Si vous modifiez la classe en question par la suite, ces changements s’appliqueront aux attributs du mur. Vous ne pouvez pas modifier les attributs d’un seul exemplaire de mur auquel vous avez attribué un style. Si un style de mur reprend les attributs d’une classe, ceux-ci s’appliquent à tous les murs de ce style. Cependant, les murs de même style peuvent être placés dans différentes classes.

► Cliquez pour afficher/masquer les champs.

Cliquez sur OK pour revenir à la boîte de dialogue des préférences du mur. Si vous souhaitez ajouter des composants au mur, cliquez sur Nouveau pour définir chaque composant (voir Créer des composants de mur). L’Épaisseur totale est alors définie selon la somme des épaisseurs de chaque composant.

Dans les modules d’extension Vectorworks, il est possible d’attribuer une classe aux composants de mur. Vous pouvez alors travailler de façon plus flexible vu que les classes de chaque composant peuvent être rendues visibles ou masquées indépendamment de la classe du mur entier. Pour définir l’apparence ou la visibilité d’un composant, sélectionnez une classe dans la liste des classes disponibles dans le dessin ou créez une nouvelle classe. Sélectionnez <Classe de l’objet> pour attribuer au composant la même classe que le mur. Par défaut, les composants sont placés dans la même classe que le mur

Dans Vectorworks Standard, ceci est le cas pour tous les composants de mur; ils sont placés automatiquement dans la même classe que le mur auquel ils appartiennent.

Lorsque que le composant se trouve dans une classe masquée, son remplissage et ses lignes sont invisibles. Si des composants à l’intérieur et à l’extérieur du mur sont masqués, vous ne verrez apparaître sur le dessin que les composants visibles du mur et celui-ci paraîtra plus fin que son épaisseur réelle. Vous pouvez ainsi choisir de ne voir apparaître que les composants structurels d’un mur, par exemple. Si tous les composants sont masqués, le mur apparaîtra avec son épaisseur réelle mais sans ses composants.

L’option Ne pas afficher les détails vous permet de masquer des composants de mur sur la base de leur échelle (module d’extension Vectorworks requis); voir Masquer des composants de mur.

Cliquez sur l’onglet « Options d’insertion » pour définir les options d’insertion du mur.

Les paramètres d'une façade rideau diffèrent légèrement de ceux d’un mur; voir Créer une façade rideau.

► Cliquez pour afficher/masquer les champs.

Cliquez sur l’onglet « Textures » pour sélectionner les textures pour chaque partie du mur.

Pour les façades rideaux, vous déterminez les textures dans les préférences des cadres et panneaux dans l’onglet « Définition »; voir Créer une façade rideau.

► Cliquez pour afficher/masquer les champs.

Cliquez sur l’onglet « Données » pour définir les informations de la fiche pour le mur; cela correspond également aux données IFC attribuées lorsque vous créez une entité IFC (les modifications apportées à l’onglet « Données » ou à l’entité IFC s’appliquent aux deux endroits). Cette information peut être exclue dans un rapport de styles de mur (module d’extension Vectorworks requis). Ces champs sont optionnels; saisissez du texte dans les champs si nécessaire.

Une fois que les paramètres des murs ont été spécifiés et que les modifications ont été sauvegardées en tant que style de mur si nécessaire (module d’extension Vectorworks requis), cliquez sur OK.

Dans le module d’extension Vectorworks, un style de mur est sauvegardé en tant que ressource dans le fichier et apparaît dans le Gestionnaire des ressources ainsi que dans la liste Style de mur de la Barre des modes. Voir Créer des styles de mur.

Si le mode Polygone est sélectionné, cliquez à l’emplacement de l’extrémité de départ de la première partie du mur.

Cliquez pour terminer de dessiner la première partie du mur.

Pour continuer à dessiner les murs, cliquez pour définir la fin de chaque partie du mur.

Double-cliquez pour finir de dessiner le mur si les extrémités de début et de fin ne se trouvent pas au même endroit. Sinon, cliquez sur l’extrémité de départ pour terminer de dessiner le mur.

Vous pouvez aussi, avant de cliquer pour définir l’extrémité de fin, appuyer sur K pour fermer automatiquement le polygone. Voir Éditer des raccourcis spéciaux pour modifier ce raccourci.

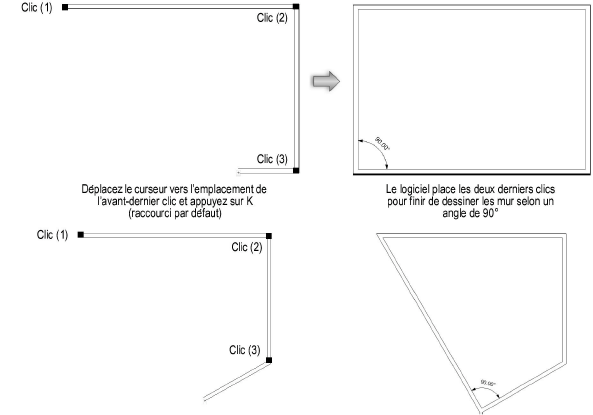

Lorsque vous dessinez des murs, déplacez votre curseur dans la direction de l’avant-dernier clic et appuyez sur le raccourci K; le programme imagine alors l’alignement correct des points selon un angle de 90° et place les deux derniers clics pour terminer le dessin.

Si le mode Rectangle est sélectionné, cliquez à l’emplacement de l’extrémité de départ de la première partie du mur. Déplacez le curseur vers le coin opposé jusqu’à ce que vous ayez atteint les dimensions souhaitées. Faites glisser la souris vers le sommet opposé, jusqu’à ce que l’aperçu du rectangle affiché ait la taille souhaitée.

Cliquez à cet endroit pour définir le sommet opposé. Quatre murs sont créés.

Lorsque vous avez sélectionné l’option Jointure automatique des murs dans les préférences Vectorworks, les murs dessinés avec le mode Rectangle qui se recouvrent ou se touchent interagissent entre eux, ce qui vous permet de dessiner rapidement des murs plus complexes. Voir Jointure automatique des murs pour en savoir plus sur les règles qui régissent ces interactions.

Vous pouvez modifier les propriétés d’un mur dans la palette Info Objet; voir Propriétés des murs.

Champ	Description
Style de mur (module d'extension Vectorworks requis)	Dans le Navigateur des ressources, double-cliquez sur un autre symbole pour l’appliquer (voir Utiliser des styles de mur). Si, dans la boîte de dialogue « Préférences Mur », vous modifiez les options d’un mur sélectionné, le style de mur sera automatiquement réglé sur <Sans>, ce qui indique que vous devez sauvegarder le style modifié si vous souhaitez que les modifications soient enregistrées dans un style.
Supprimer le style	Cliquez sur ce bouton pour convertir un mur auquel est appliqué un style en mur sans style.
Sauvegarder (module d'extension Vectorworks requis)	Cliquez sur ce bouton pour sauvegarder les préférences en tant que nouveau style de mur. La boîte de dialogue «Nouvel objet» s’ouvre. Saisissez un nom pour le style de mur et cliquez sur OK (voir Créer des styles de mur).
Type de mur (module d'extension Vectorworks requis)	Indiquez si vous souhaitez créer un mur standard ou une façade. Cette section décrit les options des murs. Les façades rideaux sont décrites dans la section Créer une façade rideau.
Aperçu	Vous voyez apparaître l’aperçu de la structure du mur, y compris les composants que vous avez définis. Le fléchage vous montre le sens du mur (voir Sens des murs).
Épaisseur totale	Saisissez la largeur totale du mur. Celle d'un mur avec composants est définie par la somme de des épaisseurs de tous les composants. Une fois que vous avez défini les composants, vous ne pouvez plus modifier ce champ manuellement. Si un mur ne contient pas de composants, saisissez l’épaisseur du mur.
Attributs du mur	Cliquez sur ce bouton pour déterminer les attributs du mur.
Composants	Cette liste donne un aperçu des composants du mur, suivant l’ordre de gauche à droite dans l’aperçu. Pour modifier cet ordre, faites glisser un composant dans la colonne #. Si plusieurs composants sont sélectionnés et que vous modifiez l’ordre des composants, cette action déplace tous les composants sélectionnés à l’endroit choisi.
Composant principal	La spécification d'un composant principal permet de joindre automatiquement des composants principaux identiques de différents murs. Cliquez dans la colonne Composant principal pour déterminer le composant principal. Lorsque l’option Jointure automatique des murs est activée dans les préférences Vectorworks, les composants sont joints automatiquement sur la base du composant principal défini pour chaque mur.
Autres paramètres	Les colonnes restantes de la liste de composants vous montrent les paramètres actuels définis pour les murs.
Nouveau	Cliquez sur ce bouton pour créer un nouveau composant de mir. Voir Créer des composants de mur pour plus d’informations sur la création de composants.
Éditer	Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Paramètres composant de mur » et éditer les attributs d’un ou plusieurs composants. Les modifications s’appliquent à tous les composants sélectionnés. Pour éditer un seul composant, vous pouvez également double-cliquer sur le composant pour ouvrir la boîte de dialogue « Paramètres composant de mur ».
Dupliquer	Cliquez sur ce bouton pour dupliquer un ou plusieurs composants de mur. Les copies sont ajoutées à la liste des composants, juste en dessous des composants d’origine sélectionnés.
Supprimer	Cliquez sur ce bouton pour supprimer un ou plusieurs composants de mur. L’épaisseur du mur sera modifiée en fonction des composants supprimés.
IFC	Cliquez ici pour ajouter des données IFC; voir Afficher et éditer des données IFC.

Champ	Description
Remplissage	Déterminez les attributs du remplissage du mur. Sélectionnez un type de remplissage ou sélectionnez l’option Style de classe pour définir les attributs de remplissage en fonction de la classe. En fonction du Type de remplissage que vous avez choisi, sélectionnez une couleur, un motif ou une ressource (hachure, image, dégradé, damier) pour le mur.
Type de trait	Déterminez les attributs des traits. Sélectionnez un type de trait ou l’option Style de classe pour définir les attributs de trait en fonction de la classe. En fonction du Type de trait que vous avez choisi, sélectionnez une couleur, un motif ou un style de trait pour le mur.
Épaisseur	Sélectionnez l’épaisseur de trait. Pour utiliser une épaisseur sur mesure, sélectionnez l’option Sur mesure dans la liste (voir Épaisseur de trait).
Définir tous les attributs selon la classe	Cliquez sur ce bouton pour définir tous les attributs de trait et de remplissage par classe. Cette action n’a pas d’effet sur l’opacité, l’ombre portée et les extrémités.
Supprimer tous les attributs 'par classe’	Cliquez sur ce bouton pour supprimer les préférences par classe pour les attributs de remplissage et de trait. Cette action n’a pas d’effet sur l’opacité, l’ombre portée et les extrémités.
Attributs sous le plan de coupe (Vectorworks Architecture requis)	Pour contrôler l’apparence et la visibilité des attributs du mur lorsque le plan de coupe de la couche est activé, sélectionnez une classe dans la liste du dessin ou créez une nouvelle classe. Sélectionnez <Classe de l’objet> pour utiliser la classe du mur. Les préférences de trait déterminent l’apparence du contour du plan de coupe.
Opacité
Opacité de la classe	Cochez cette option pour régler l’opacité du mur en utilisant sa classe.
Opacité	Si l’option Opacité de la classe est décochée, définissez l'opacité à l'aide de la barre de défilement.
Ombre portée
Utiliser ombre portée	Utilisez cette option pour ajouter une ombre portée au mur. Cliquez sur Éditer pour ouvrir la boîte de dialogue « Ombre portée » (voir Ombre portée).
Extrémités de mur
Appliquer les préférences du mur	Sélectionnez cette option pour utiliser les attributs du mur pour les extrémités.
Appliquer les préférences des composants du mur	Sélectionnez cette option pour utiliser les attributs des composants pour les extrémités.

Champ	Description
HAUTEUR
Hauteur	Saisissez la hauteur souhaitée du mur. Si vous définissez la hauteur du mur manuellement, la Limite supérieure du mur sera automatiquement réglée sur Élévation de la couche et le Décalage supérieur sera modifié en conséquence. Si le haut du mur correspond à une couche de dessin ou un étage, la hauteur du mur sera automatiquement mise à jour dans cette boîte de dialogue.
Limite supérieure	Cette liste déroulante vous permet de choisir l'objet qui détermine la hauteur du mur. La Hauteur de mur de la couche est déterminée par la hauteur de la couche de dessin (voir Définir les propriétés des couches de dessin). Pour Vectorworks Architecture, des options supplémentaires sont disponibles. Le haut du mur peut être défini par l’un des composants de l’étage ou de l’étage supérieur. Si le haut du mur est défini par un composant de l’étage et si la hauteur de l’étage correspondant est modifiée, la hauteur du mur sera aussitôt adaptée. Les styles de mur standard attribuent automatiquement un composant pour la limite supérieure, avec la présupposition que vous utiliserez des étages. Vous pouvez modifier cela en sélectionnant une autre option.
Décalage supérieur	Saisissez un décalage positif ou négatif par rapport à la limite supérieure du mur.
Limite inférieure	Cette liste déroulante permet de choisir l'objet qui détermine la base du mur; l'option Hauteur couche est la seule disponible si vous ne disposez pas du module d'extension Vectorworks Architecture. Des options supplémentaires sont disponibles dans Vectorworks Architecture. Le bas du mur peut être défini par l’un des composants de l’étage du mur ou de l’étage inférieur. Si le bas du mur est défini par un composant de l’étage et si la hauteur de l’étage correspondant est modifiée, la hauteur du mur sera aussitôt adaptée. Les styles de mur standard attribuent automatiquement un composant pour la limite inférieure, avec la présupposition que vous utiliserez des étages. Vous pouvez modifier cela en sélectionnant une autre option.
Décalage inférieur	Saisissez un décalage positif ou négatif par rapport à la limite inférieure du mur.
Extrémités de mur	Indiquez ici si vous souhaitez utiliser des extrémités pour le mur et où vous souhaitez les placer.
Classe	Sélectionnez la classe à attribuer.
Décalage de l'objet	Introduisez la valeur de décalage de l'axe du mur si vous avez choisi le mode Insertion décalée dans la Barre des modes.
Energos	Les murs extérieurs peuvent être repris dans l’analyse énergétique (voir Energos). Pour procéder à ce type d’analyse, vous devez avoir installé Vectorworks Architecture. Cependant, vous pouvez définir ici des paramètres énergétiques à titre informatif.
Reprendre dans les calculs	Cochez cette option pour inclure le mur dans les calculs de l’analyse énergétique en fonction des paramètres sélectionnés pour l’analyse. Si le mur contient des éléments d’architecture valides, comme des portes ou des fenêtres, pouvant également être pris en compte dans l’analyse énergétique, le programme vous demande si vous souhaitez inclure ou exclure les objets lorsque vous cochez ou décochez cette option pour les murs.
Rôle dans l’enveloppe	Seuls les murs extérieurs peuvent être repris dans l’analyse énergétique. Sélectionnez ici le type de mur extérieur. Cette liste peut être adaptée; voir Définir des jeux de système. Lorsque vous éditez les paramètres du jeu de système ou que vous en créez un, cela vous permet de définir les valeurs extérieures et intérieures de résistance surfacique. Si les calculs pour la limite de mur sélectionné ne correspondent pas à vos attentes, modifiez le jeu de système pour définir plus spécifiquement les paramètres de résistance surfacique du mur. Pour un meilleur niveau de détail pour le matériau du mur extérieur, cliquez sur Avancé. La boîte de dialogue « Paramètres avancés » s’ouvre. Définissez les paramètres avancés et cliquez sur OK. ● Limite mur: Sélectionnez la relation entre le mur extérieur et son environnement. L’option Air ambiant indique que le mur ne touche pas le sol, alors que c’est le cas avec l’option Sol. Sélectionnez l’option Mur de séparation voisinage pour indiquer que le mur sépare des habitations. ● Matériau extérieur: Sélectionnez les propriétés thermiques de la finition. Cette liste peut être adaptée; voir Définir des jeux de système. Les facteurs de Capacité d’absorption et d’Émissivité sont calculés et s’affichent automatiquement. ● Facteur de réduction ombrage: Saisissez une valeur entre 0 (ombrage total) et 1 (pas d’ombre) à appliquer lorsque le toit est à l’ombre (surtout durant l’été).
Valeur R/U calculée	Sur la base de composants et de l’emplacement du mur dans le bâtiment (rôle dans l’enveloppe) et de l’orientation du flux de chaleur (valeurs de résistance surfacique), la valeur R/U du mur est calculée et apparaît ici. Cette valeur, ainsi que la longueur du mur, est très importante pour l’évaluation des murs extérieurs du bâtiment dans les calculs de l’analyse énergétique.
Ignorer valeur R/U calculée	Sélectionnez cette option pour ignorer la valeur R/U et saisir une valeur manuelle pour le mur dans le champ Valeur R manuelle ou Valeur U manuelle.

Champ	Description
Utilisez les textures des composants	Sélectionnez cette option pour appliquer les textures des composants au mur. Pour un mur existant, vous pouvez sélectionner cette option sous l’onglet « Texture » de la palette Info Objet.
Utiliser les textures de l'objet	Sélectionnez cette option pour utiliser les textures définies plus bas pour les différentes parties du toit (voir Appliquer une texture à un objet).
Partie	Sélectionnez la partie à laquelle vous voulez appliquer la Texture.
Rétablir la texture standard	Cliquez sur Rétablir la texture standard pour appliquer la texture standard par défaut. La partie sélectionnée revient sous la ligne de division dans la liste et (Texture standard) apparaît à gauche de son nom.
Texture	La texture choisie ici sera appliquée à la Partie de mur sélectionnée. Si vous avez sélectionné l’option Texture de la classe, la texture utilisée sera celle définie pour la classe du mur; voir Appliquer des textures aux objets et aux composants par classe. Tous les murs qui ont reçu le style de mur utilisent la texture définie pour cette partie par la classe du mur (à moins que vous ne l’ayez modifiée). Si vous avez sélectionné l’option Texture, double-cliquez sur une texture dans le Navigateur des ressources pour l’appliquer à la Partie sélectionnée. La texture définie ici écrase la texture définie pour la classe de l’objet. Vous pouvez également définir des textures dans l’onglet « Texture » de la palette Info Objet. Les textures que vous définissez dans la palette Info Objet écrasent les textures sélectionnées ici.
