Créer des murs à partir d'espaces ou de polygones

Pour plus de flexibilité dans le processus de conception, les murs peuvent être créés automatiquement sur la base d’objets existants dans le dessin, y compris des espaces, des polygones et des formes géométriques. De la même façon, certains types d’objets peuvent être créés à partir de murs.

Créer des murs à partir d’espaces

Une fois que vous avez créé le plan d'un étage, cette commande vous permet de créer automatiquement les murs intérieurs et extérieurs pour les espaces dessinés.

Pour créer des murs d’après des espaces:

1. Vérifiez d'abord la validité des objets dans le dessin. Attribuez une valeur z à la couche de dessin sur laquelle les murs seront placés afin d'affecter automatiquement une hauteur aux murs.

2. Sélectionnez Architecture  > Organisation d'espaces  > Murs d’après espaces.

La boîte de dialogue « Murs d'après espaces » s’ouvre. Indiquez le style de mur que vous souhaitez créer et leur emplacement.

La commande Espaces d'après murs existants est disponible pour les configurations Paysage et Spotlight mais n’est pas présent par défaut dans le programme. Vous pouvez l’ajouter aux configurations Paysage et Spotlight (voir Personnaliser des configurations).

►    Cliquez pour afficher/masquer les champs.

Champ	Description
D'après les espaces sélectionnés uniquement	Cochez cette option pour créer les murs à partir des espaces sélectionnés seulement. Décochez cette option pour créer des murs à partir de tous les espaces de la couche de source.
Couche des espaces	Sélectionnez la couche de dessin contenant les espaces.
Couche des murs	Sélectionnez la couche de dessin sur laquelle vous voulez placer les murs.
Position des murs extérieurs	Sélectionnez le type de ligne d'insertion des murs extérieurs.
Aligner face extérieure aux bords de l'espace	Sélectionnez cette option pour créer des murs à l'intérieur de la polyligne (de l'espace). Sélectionnez cette option si les espaces représentent la surface extérieure.
Aligner face intérieure aux bords de l'espace	Sélectionnez cette option pour créer des murs à l'extérieur de la polyligne (de l'espace). Sélectionnez cette option si les espaces représentent la surface intérieure.
Aligner ligne axiale aux bords de l'espace	Sélectionnez cette option pour créer des murs dont l'axe correspond à la polyligne (de l'espace).
Aligner décalage aux bords de l'espace	Sélectionnez cette option pour créer des murs extérieurs selon un décalage défini par le Style de mur extérieur.
Aligner au	Sélectionnez la partie du mur alignée avec les bords de l’espace (le mur entier ou son composant principal). Si le style du mur sélectionné n’a pas de composant principal défini, l’alignement se fait toujours par rapport au mur.
Style de mur extérieur/intérieur	Sélectionnez un style de mur pour les murs extérieurs et intérieurs à partir d’une bibliothèque ou dans le fichier actif.
Redresser horizontalement/verticalement des murs	Cochez cette option pour créer des murs verticaux ou horizontaux pour des espaces qui ne sont pas complètement verticaux ou horizontaux.
Qui ne dépassent pas ____ ° de déviation hor./vert.	Introduisez un maximum pour la tolérance verticale ou horizontale. Les murs non horizontaux ou verticaux qui ne dépassent pas ce maximum sont créés droits par défaut.
Fusionner des murs colinéaires	Cochez cette option pour créer un seul mur pour les murs se trouvant sur une ligne droite.

Les styles de murs disponibles sont définis par les ressources de type Style de mur (voir Utiliser des styles de mur).

3. Cliquez sur OK pour créer des murs sur la couche cible.

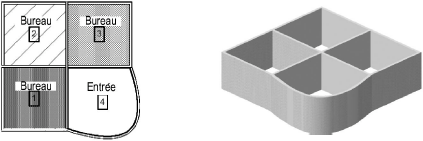

Les murs extérieurs et intérieurs sont appliqués automatiquement aux espaces. Les murs arrondis correspondant approximativement aux courbes sont utilisées pour des sommets de type Bézier ou Cubique présents dans l’espace.

~~~~~~~~~~~~~~~~~~~~~~~~~
