Znaczniki

Za pomocą tego narzędzia można dodać rozmaite informacje do rysunku: np. dotyczące powierzchni, obwodu i nazwy dokumentu, jak również daty i czasu. Umożliwia również edycję wcześniej utworzonych znaczników, ich aktualizację czy usunięcie skojarzenia z obiektem.

Po aktywacji narzędzia Znaczniki, na Pasku trybów pojawia się trzy typy znaczników. Pierwsze dwie ikonki służą do utworzenia znacznika lub usunięcia istniejącego skojarzenia obiekt-znacznik. Kolejna grupa ikon to właściwe znaczniki, w sumie sześć typów. Ostatnie trzy ikony pozwalają utworzyć lub usunąć znaczniki dla wszystkich zaznaczonych obiektów, zaktualizować znaczniki typu Zmienna oraz zmienić ustawienia obiektów.

Aby utworzyć znacznik, wykonaj następujące kroki:

1. Aktywuj narzędzie Znaczniki.

2. Zaznacz żądany typ znacznika klikając odpowiedni tryb na Pasku trybów (znacznik powierzchni, obwodu, numeryczny, czasu, daty, nazwy dokumentu).

3. Otwórz okno ustawień (ostatnia ikonka na Pasku trybów) i zaznacz żądane opcje .

WSKAZÓWKA: Okno Ustawienia możesz również otworzyć, klikając dwukrotnie narzędzie Znaczniki.

◙      Kliknij, aby pokazać/ukryć pola.

Parametr	Opis
Zakładki	Przejdź do zakładki odpowiadającej znacznikowi, którego właściwości chcesz zmienić. Opis poszczególnych zakładek znajduje się w kolejnych zagadnieniach, począwszy od znaczników Znacznik powierzchni/obwodu.
Pozycja	Opcje w tej sekcji pozwalają określić punkt wstawienia znacznika.
Pozycja X/Y	Wskaż współrzędne X i Y dla punktu wstawienia zaznaczonego we Wskaźniku położenia. Jeżeli użyjesz trybu Utwórz/usuń skojarzenie (zob. Utwórz/usuń skojarzenie), aby utworzyć znaczniki dla wszystkich obiektów jednocześnie, wprowadź odległość znacznika w stosunku do środka ramki obiektu.
Kolejne kliknięcie	Zaznacz tę opcję, aby wyznaczyć położenie punktu wstawienia kolejnym kliknięciem myszy. Po zamknięciu okna kliknij żądane miejsce. Należy pamiętać, że przy użyciu tego trybu, punkt wybrany we Wskaźniku położeniapojawi się w miejscu kliknięcia.
Wskaźnik położenia	Zaznacz pozycję punktu wstawienia. Jeżeli przykładowo wskażesz środek, środek pola tekstowego znajdzie się w miejscu kliknięcie myszą lub w miejscu wyznaczonym współrzędnymi X i Y.
Tekst	Kliknij ten przycisk, aby zmienić format tekstu. W oknie Tekst można zmienić czcionkę, rozmiar i styl czcionki oraz określić wypełnienie, wzór, kolor tekstu oraz jego krycie.
Jednostki	Gdy klikniesz ten przycisk, wyświetli się okno Ustawienia jednostek. Dostosuj parametry jednostek.
Znacznik powierzchni/obwodu	Parametry dostępnej w tych zakładkach służą do definiowania właściwości danych znaczników. Ponieważ obydwie zakładki zawierają bardzo podobne parametry, poniżej podamy opis tylko pierwszej z nich, tj. Znacznika powierzchni.
Prefiks/Sufiks	Wprowadź tekst prefiksu lub sufiksu. WSKAZÓWKA: Jeżeli w oknie Jednostki odznaczono opcję Pokaż symbol jednostki, można wykorzystać pole przyrostka/przedrostka do wprowadzenia jednostki powierzchni lub obwodu o innym zapisie.
Zmienna	Zaznacz tę opcję, aby zawartość znacznika wstawić jako inteligentny obiekt tekstowy. Znacznik ten można aktualizować za pomocą ikonki Aktualizuj na Pasku trybów. Zob. Aktualizacja znaczników.
Tekst	Zaznacz tę opcję, aby zawartość znacznika wstawić jako standardowy obiekt tekstowy. Tego parametru nie można zaktualizować za pomocą ikonki Aktualizuj na Pasku trybów.
Zwiększ/zmniejsz o	Wprowadź wartość modyfikującą daną powierzchnię lub dany obwód.
Bezwzględna	Zaznacz tę opcję, aby wskazaną Wartość dodać jako wartość bezwzględną do wartości znacznika (bez względu na typ jednostki).
Procentowa	Zaznacz tę opcję, aby wskazaną Wartość dodać jako wartość procentową do wartości znacznika.
Znacznik numeryczny	Kliknij dwukrotnie obiekt, aby otworzyć okno dialogowe ustawień odpowiedniego znacznika. Zdefiniuj parametry: wartość początkową, przyrost oraz prefiks i sufiks.
Wartość początkowa	Wprowadź wartość początkową licznika. Ta wartość zostanie wstawiona po kolejnym kliknięciu w rysunek. Późniejsza aktualizacja znacznika nie będzie możliwa. Gdybyś wprowadził nową wartość w tym polu należącym do istniejącego już znacznika numerycznego, Vectorworks nie byłby w stanie zweryfikować, czy dane znaki występują dwukrotnie w tym ciągu czy też ich brakuje.
Przyrost	Wprowadź wartość (przyrost), o którą zostanie powiększona wartość znacznika.
Prefiks/Sufiks	Wprowadź tekst prefiksu lub sufiksu.
Znacznik daty	Parametry w tej zakładce pokrywają się z parametrami trybu Znacznik daty.
Format daty	Wybierz format daty. Format czasu można zdefiniować w ustawieniach systemu operacyjnego.
Data - zmienna	Zaznacz tę opcję, aby zawartość znacznika wstawić jako inteligenty obiekt tekstowy. Znacznik ten można aktualizować za pomocą trybu Aktualizuj na Pasku trybów. Zob. Aktualizacja znaczników.
Tekst	Zaznacz tę opcję, aby zawartość znacznika wstawić jako standardowy obiekt tekstowy. Ten typ znacznika jest nieedytowalny.
Znacznik czasu	Parametry w tej zakładce pokrywają się z parametrami trybu Znacznik czasu. Kliknij dwukrotnie obiekt, aby otworzyć okno dialogowe ustawień odpowiedniego znacznika. Dodatkowo możesz także zmienić format tekstu.
Czas - zmienna	Zaznacz tę opcję, aby zawartość znacznika wstawić jako inteligenty obiekt tekstowy. Znacznik ten można aktualizować za pomocą trybu Aktualizuj na Pasku trybów. Zob. Aktualizacja znaczników.
Tekst	Zaznacz tę opcję, aby zawartość znacznika wstawić jako standardowy obiekt tekstowy. Ten typ znacznika jest nieedytowalny.
Znacznik nazwy dokumentu	Kliknij dwukrotnie obiekt, aby otworzyć okno dialogowe ustawień odpowiedniego znacznika. Można w nim zdefiniować sposób wyświetlania nazwy dokumentu.
Nazwa dokumentu - zmienna	Zaznacz tę opcję, aby zawartość znacznika wstawić jako inteligenty obiekt tekstowy. Znacznik ten można aktualizować za pomocą trybu Aktualizuj na Pasku trybów. Zob. Aktualizacja znaczników.
Tekst	Zaznacz tę opcję, aby zawartość znacznika wstawić jako standardowy obiekt tekstowy. Ten typ znacznika jest nieedytowalny.
Dodaj lokalizację	Zaznacz tę opcję, aby uwzględnić lokalizację dokumentu w znaczniku. Ścieżka wskazuje miejsce na dysku twardym, gdzie znajduje się dokument. WSKAZÓWKA: Ścieżka nie zostanie wyświetlona, gdy dotyczy nowego dokumentu, który nie jest jeszcze zapisany.

W oknie ustawień znacznika kliknij przycisk Jednostki. Zostanie wyświetlone okno Ustawienia jednostek. Można w nim zdefiniować jednostki oraz liczbę miejsc po przecinku dla różnych wartości znajdujących się na rysunku.

Na liście znajdują się ustawienia wszystkich narzędzi używających jednostek. Kliknij dwukrotnie na liście wybraną kategorię, aby zmienić jej ustawienia. Zostanie otwarte okno dialogowe Jednostka niestandardowa: %0. Uwaga! Nie wszystkie wtyczki na liście są dostępne. Wskazuje na to określenie Niedostępny, użyte po nazwie wtyczki.



◙      Kliknij, aby pokazać/ukryć pola.

Parametr	Opis
Jednostki dokumentu/Jednostki niestandardowe	Zaznacz opcję Jednostki dokumentu lub Jednostki niestandardowe, aby użyć jednostek dokumentu lub zdefiniować jednostki niestandardowe.
Jednostka	Zdefiniuj ustawienia ogólne dotyczące jednostek.
Symbol jednostki	Zaznacz na liście jednostkę, którą chcesz zastosować.
Pokaż symbol jednostki	Zaznacz tę opcję, aby po liczbie wymiarowej pokazać symbol jednostki. Odznacz tę opcję, aby nie wyświetlać symbolu jednostki.
Spacja między liczbą wymiarową a symbolem jednostki	Zaznacz tę opcję, aby wstawić spację pomiędzy liczbą wymiarową a symbolem jednostki.
Pokaż separator dziesiętny	Zaznacz tę opcję, aby oddzielić liczby tysięczne za pomocą separatora.
Zaokrąglenie	Wskaż, ile liczb ma zostać wyświetlonych po przecinku. Jeśli np. wybierzesz jednostkę Metr i dokładność .00, wartości zostaną zaokrąglone do pełnych centymetrów. WSKAZÓWKA: Ustawienia te nie mają wpływu na dokładność rysowania. Wyznaczają one jedynie liczbę miejsc po przecinku.
Liczby dziesiętne	Zaznacz opcję Zero przed przecinkiem, aby wyświetlić zero przed przecinkiem, jeśli wartość jest mniejsza od jeden. Zaznacz opcję Zera po przecinku, aby dodawać zera od końca zgodnie z przyjętą dokładnością.
Znak	Zaznacz żądany znak, który ma poprzedzać wartość dodatnią, ujemną lub zerową.
Użyj formatu SIA	Zaznacz tę opcję, aby liczby wymiarowe wyświetlić zgodnie z formatem SIA.
Wszystkie wymiary w metrach	Liczby wymiarowe o wartości mniejszej niż jeden metr są uzupełniane przez liczbę milimetrów w indeksie górnym.
Rozmiar w indeksie górnym	Wyznacz stosunek rozmiaru tekstu w indeksie górnym do rozmiaru liczb wymiarowych.
Zastosuj do wszystkich wtyczek	Kliknij , aby zastosować zdefiniowane ustawienia do wszystkich funkcji znajdujących się na liście Jednostki.

4. Pierwszy tryb Utwórz pozwala wstawić znacznik na rysunku.

Dziewiąty tryb Utwórz/Usuń skojarzenie umożliwia nadanie znacznika wszystkim aktywnym obiektom jednocześnie. Wstawione znaczniki można edytować przy użyciu drugiego trybu Usuń skojarzenie lub w palecie Info (jeżeli nie zostały zastosowane jako Tekst). Użyj dziesiątego trybu Aktualizuj, aby zaktualizować istniejący znacznik.

Utwórz/usuń skojarzenie

Zaznacz tę opcję, aby utworzyć lub usunąć znaczniki dla wszystkich zaznaczonych obiektów.

1. Zaznacz obiekty, dla których chcesz utworzyć znaczniki.

2. Kliknij narzędzie Znacznik, a następnie żądany tryb.

3. Włącz tryb Utwórz/usuń skojarzenie.

4. Na ekranie zostanie wyświetlone okno z pytaniem, czy chcesz utworzyć skojarzenie dla wszystkich zaznaczonych obiektów. Potwierdź klikając OK.

5. Skojarzenia zostaną utworzone, zaś kolejne okno poinformuje Cię, ile obiektów zostało powiązanych ze znacznikiem, a ile nie.

6. Znacznik zostanie domyślnie umieszczony w środka ramki obiektu. Pozycję punktu wstawienia można natomiast edytować w oknie ustawień.

Aktualizacja znaczników

Kliknij ten przycisk, aby zaktualizować wszystkie znaczniki na rysunku wstawione jako zmienna. Dzięki temu znaczniki czasu i daty będą wskazywać bieżące czas i datę. Znacznik nazwy dokumentu również zostanie zaktualizowany (o ile doszło do zmiany). Krótko mówiąc wszystkie zmiany wprowadzone na rysunku powodują automatyczną aktualizację obiektów.

Aktualizacja powierzchni i obwodu

Jeśli powieliłeś obiekty wstawiając znacznik powierzchni lub obwodu, po kliknięciu ikonki Aktualizuj na ekranie pojawi się odpowiedni komunikat.

◙      Kliknij, aby pokazać/ukryć pola.

Edycja znacznika

Wstawiony obiekt można edytować klikając go dwukrotnie lub aktywując w palecie Info przycisk Edytuj. W kolejnym oknie zmienisz ustawienia zaznaczonego obiektu. Niektóre opcje jednak, np. parametry wstawiania (jako zmienna lub tekst) nie są już dostępne, tj. edytowalne. Zmiany zostaną zastosowane do obiektu po zamknięcia okna.

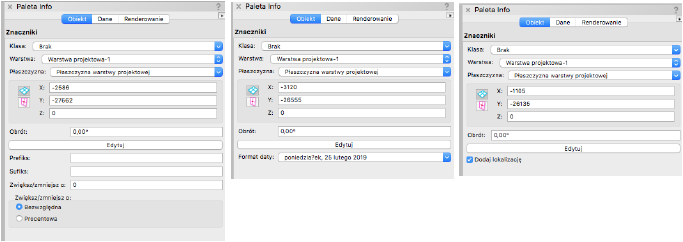

Modyfikacja znacznika w palecie Info

Istniejący znacznik możesz także modyfikować poprzez zmianę parametrów w palecie Info.

WSKAZÓWKA: Edycja w palecie Info jest możliwa tylko wtedy, gdy znacznik został wstawiony na rysunku jako zmienna (zob. Zmienna). Znacznik wstawiony jako obiekt tekstowy może być edytowany jak każdy inny tekst.

◙      Kliknij, aby pokazać/ukryć pola.

~~~~~~~~~~~~~~~~~~~~~~~~~
