Polecenie |
Lokalizacja |
|
Obrót 3D po krzywej prowadzącej |
Modelowanie > Operacje 3D |

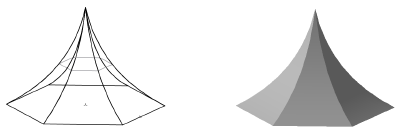

Za pomocą polecenia Obrót 3D po krzywej prowadzające utworzysz złożone powierzchnie NURBS, obracając w przestrzeni 3D profil po krzywej prowadzącej. Jest to alternatywna metoda tworzenia powierzchni NURBS, nierzadko prostsza niż za pomocą polecenia Rozpinaj, sprawdzająca się w szczególności przy tworzeniu kształtów przypominających namiot.
Powierzchnia NURBS powstaje poprzez obrócenie w 3D płaskiej krzywej NURBS wokół osi. Obrót wyznaczany jest przez krzywą prowadzącą i odbywa się na płaszczyźnie prostopadłej do płaszczyzny zawierającej profil i oś.
Aby utworzyć powierzchnię NURBS poprzez obrót 3D po krzywej prowadzącej, wykonaj następujące kroki:
Utwórz oś, krzywą prowadzącą i profil z krzywych NURBS spełniających następujące wymogi:
● Oś powinna być liniową krzywą NURBS.
● Profil zaś płaską krzywą NURBS.
● Profil nie może przecinać osi, ale może być styczny do niej.
● Oś i profil muszą znajdować się na tej samej płaszczyźnie.
● Krzywa prowadząca musi być płaską krzywą NURBS (otwartą lub zamkniętą). Krzywa ta musi leżeć na płaszczyźnie prostopadle do płaszczyzny, zawierającej oś i profil.
Zaznacz polecenie. Zaznacz oś. Zaznacz profil. Zaznacz krzywą prowadzącą.
Powierzchnie NURBS zostaną utworzone automatycznie.
Krzywa prowadząca wyznacza kąt obrotu. Gdy zaznaczysz otwartą krzywą prowadzącą, utworzysz otwartą bryłę obrotową.
~~~~~~~~~~~~~~~~~~~~~~~~~
