Wstawianie rur

Za pomocą narzędzia Rura można utworzyć rury linii głównej i bocznej, jak również węże kroplujące. Wąż kroplujący transportuje wodę do dysz na całej swej długości. To odróżnia go od linii kroplującęj, dzięki której woda powoli sączy się w ziemię. Ustawienia rur są oparte na standardowych rurach i wartościach średnicy z katalogu.

Jeśli tryb Połącz automatycznie jest zaznaczony, rura zostanie automatycznie połączona z istniejącymi elementami nawadniającymi, o ile przecinają się wzajemnie. Jeżeli tryb Połącz automatycznie jest wyłączony, należy upewnić się, że istnieje punkt styczny między zakończeniem rury a innym komponentem, aby móc je ze sobą połączyć. Dodanie rury do innej rury spowoduje, że już istniejąca zostanie podzielona na dwie części. Rura, narysowana na innej rurze, lecz niepołączona z nią, zostanie wyświetlona z mostkiem ostrzegającym o braku przecięcia się tych segmentów.

Przy stałym przepływie i mniejszej rurze zwiększy się prędkość wody. Po zaznaczeniu opcji Min. średnica poniż. limitu prędkości, wstawiane rury otrzymają automatycznie prawidłowe wymiary, które zagwarantują bezpieczną prędkość wody. Rury zostaną zdefiniowane zgodnie z najmniejszymi wymiarami rur (dostępnymi na liście Lista wymiarów w ustawieniach nawadniania), przy czym Maks. prędkość, określona w ustawieniach, nie zostanie przekroczona. Te dwa ustawienia można skonfigurować oddzielnie dla linii głównej i bocznej rur. Jeśli dokonujesz zmian w systemie po wstawieniu rury, które to wpływają na obliczony przepływ w rurze, wymiary rur dostosują się do nowych wartości przepływu.

Jeśli nie wybrano inaczej za pomocą opcji Rura na Pasku trybów, program użyje domyślnego typu rury, zdefiniowanego w ustawieniach nawadniania.

Jeśli tryb Połącz automatycznie jest zaznaczony, rura zostanie automatycznie połączona z każdym odpowiednim obiektem nawadniającym, o ile te przecinają się wzajemnie. Jeżeli koniec rury zostanie umieszczony na innej rurze, rury te zostaną połączone, natomiast wcześniej istniejąca rura zostanie rozdzielona na dwie części.

Usunięcie ostatniego utworzonego segmentu rury nie spowoduje jednak, że podzielone części zostaną automatycznie scalane.

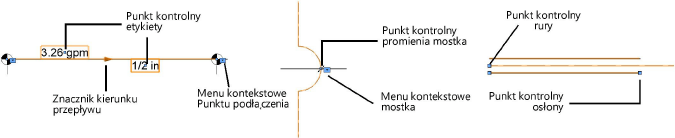

Rura , narysowana na innej rurze, zostanie wyświetlona z mostkiem w punkcie przecięcia się tych segmentów. Aby dostosować promień mostka, wykorzystaj punkt kontrolny. Ponadto można pokazać lub ukryć mostek, stosując polecenie Pokaż mostek lub Ukryj mostek z menu kontekstowego.

Pole	Opis
Zapisz rurę	Kliknij ten przycisk, aby zapisać wybrany obiekt w postaci czerwonego symbolu w bieżącym dokumencie. Jest to zalecane w przypadku gdy chodzi o obiekt niestandardowy lub zmodyfikowany.
Nazwa	W tym polu wpisz nazwę obiektu. Może to być przydatne w przypadku etykiet, raportów dot. nawadniania i innych arkuszy kalkulacyjnych.
Notatka	W tym polu można wpisać uwagi na temat obiektu. Może to być przydatne w przypadku etykiet, raportów dot. nawadniania, innych arkuszy kalkulacyjnych oraz czerwonych symboli.
Typ	Z listy rozwijanej użytkownik może wybrać typ rury: Rurę linii głównej, Rurę linii bocznej lub Węże kroplujące.
Wyświetl na rysunku	Zaznacz opcję Dane projektowane lub Dane obliczone. Te parametry wyznaczają widok wartości i zasięgów zraszania na rysunku (zob. Zagadnienie: Parametry projektowane i obliczone dla systemu nawadniającego).
Dane projektowane
Długość	W tym polu zostanie wyświetlona długość rury. Ten parametr można dostosować na rysunku za pomocą punktów kontrolnych rury.
Wysokość punktu początkowego / końcowego	Wprowadź wysokość początkową i końcową rury (wartość ta ma bezpośredni wpływ na ciśnienie). Jeżeli połączysz rurę z obiektem nawadniającym, wartość Z obiektu ulegnie zmianie stosownie do zmiany wysokości rury. Jeśli system zostanie utworzony na powierzchni modelu terenu, te wartości zostaną wyznaczone automatycznie.
Ilość osłony	Wyznacz liczbę osłon, utworzonych wokół rury.
Użyj domyślnej średnicy osłony	Zaznacz tę opcję, aby użyć domyślnej średnicy osłony (dla rur linii głównej i bocznej), zdefiniowanej w ustawieniach nawadniania. Odznacz tę opcję, aby wprowadzić tę wartość ręcznie.
Średnica osłony	W tym polu pojawi się domyślna średnicy osłony. Odznacz opcję Użyj domyślnej średnicy osłony, aby wprowadzić tę wartość ręcznie.
Użyj domyślnej głębokości rowu	Zaznacz tę opcję, aby użyć domyślnej głębokości rowu (dla rur linii głównej i bocznej), zdefiniowanej w ustawieniach nawadniania. Odznacz tę opcję, aby wprowadzić tę wartość ręcznie. Zostanie ona wyświetlona w celach informacyjnych.
Głębokość rowu	W tym polu pojawi się domyślna głębokość rowu. Odznacz opcję Użyj domyślnej głębokości rowu, aby wprowadzić tę wartość ręcznie.
Ciśnienie wejściowe	To pole zawiera wymagane ciśnienie wejściowe. Ta wartość jest konieczna, aby zapewnić właściwe ciśnienie wyjściowe dla rur, po uwzględnieniu strat ciśnienia na skutek tarcia i zmiany ciśnienia na skutek zmiany wysokości.
Ciśnienie wyjściowe	To pole zawiera wymagane ciśnienie wyjściowe. Wartość ta jest konieczna, aby wszystkie komponenty położone poniżej (z prądem) funkcjonowały prawidłowo. Rury linii głównej uwzględniają jedynie elementy nawadniające położone z prądem w strefie o największych potrzebach wodnych. Ciśnienie wyjściowe = (ciśnienie wejściowe - straty ciśnienia w wyniku tarcia) + zmiana ciśnienia w wyniku zmiany wysokości
Straty ciśnienia w wyniku tarcia	To jest strata ciśnienia spowodowana tarciem.
Zmiana ciśnienia w wyniku zmiany wysokości	To jest zmiana ciśnienia spowodowana zmianą wysokości między początkiem a zakończeniem rury. Jeśli rura biegnie w dół, powoduje to wzrost ciśnienia. Jeżeli zaś w górę, powoduje to spadek ciśnienia.
Przepływ	W tym polu znajduje się obliczony przepływ w rurze. Wartość tę oblicza się, sumując projektowany przepływ wszystkich elementów nawadniających położonych poniżej (linia boczna) lub wszystkich elementów w strefie, położonej poniżej o największych potrzebach wodnych (linia główna).
Prędkość	W tym polu zostanie wyświetlona prędkość wody. Wartość ta jest oparta na projektowanym przepływie i średnicy rury.
Dane obliczone
Ciśnienie wejściowe	W tym polu zostanie wyświetlone obliczone ciśnienie wejściowe rury. Wartość ta jest oparta komponentach położonych powyżej (pod prąd).
Ciśnienie wyjściowe	To pole zawiera obliczone ciśnienie wyjściowe po uwzględnieniu strat ciśnienia w wyniku tarcia oraz zmian ciśnienia w wyniku zmiany wysokości. Ciśnienie wyjściowe = (ciśnienie wejściowe - straty ciśnienia w wyniku tarcia) + zmiana ciśnienia w wyniku zmiany wysokości
Straty ciśnienia w wyniku tarcia	To jest strata ciśnienia spowodowana tarciem w przypadku obliczonego przepływu.
Zmiana ciśnienia w wyniku zmiany wysokości	To jest zmiana ciśnienia spowodowana zmianą wysokości między początkiem a zakończeniem rury. Jeśli rura biegnie w dół, powoduje to wzrost ciśnienia. Jeżeli zaś w górę, powoduje to spadek ciśnienia.
Przepływ	W tym polu znajduje się przepływ w rurze. Wartość tę oblicza się, sumując obliczony przepływ wszystkich elementów nawadniających położonych poniżej (linia boczna) lub wszystkich elementów w strefie, położonej poniżej o największych potrzebach wodnych (linia główna).
Prędkość	W tym polu zostanie wyświetlona prędkość wody. Wartość ta jest oparta na obliczonym przepływie i średnicy rury.
Dane katalogowe
Użyj materiału domyślnego	Użyj domyślnego typu rury, określonego w ustawienia nawadniania.
Materiał	W tym polu znajduje się nazwa stosowanego materiału. Użytkownik może też wybrać inny materiał lub zaznaczyć opcję <Edytuj listę>, aby otworzyć katalog z materiałami (zob. Zagadnienie: Zastosowanie katalogu producentów). Aby móc edytować to pole, odznacz opcję Użyj materiału domyślnego.
Min. średnica poniż. limitu prędkości	Zaznacz tę opcję, aby zdefiniować rury zgodnie najmniejszymi możliwymi wymiarami rur, przy czym limit prędkości, określony w ustawieniach nawadniania, nie zostanie przekroczony. Odznacz tę opcję, aby średnicę rury wprowadzić ręcznie. Gdy stosujesz polecenie Wymiarowanie rur, średnica nominalna zostanie wyznaczona przez to polecenie, zaś ta opcja automatycznie odznaczona.
Średnica nominalna	Kiedy opcja Min. średnica poniż. limitu prędkości zostanie wyłączona, wybierz z listy nominalną średnicę rur. Gdy stosujesz polecenie Wymiarowanie rur, średnica nominalna zostanie wyznaczona przez to polecenie.
Średnica wewnętrzna / zewnętrzna	W tej sekcji znajdują się średnica wewnętrzna i zewnętrzna rury.
Komentarz	W tym polu dodaj komentarz do danych katalogowych.
Zanieczyszczona/niezdatna	Zaznacz tę opcję, jeśli przez rury ma przepływać woda niezdatna.
Oznaczenia
Przesunięcie osłony	Wprowadź odległość między osłonami a rurą.
Dodaj tag/etykietę	Zaznacz tę opcję, aby automatycznie dodać tag/etykietę do obiektu. Do tego typu obiektu zostanie zastosowana ostatnio zaznaczona etykieta. Kliknij etykietę, aby rozpocząć edycję (zob. Dodawanie etykiet do elementów nawadniających).
Pokaż średnicę nominalną	Zaznacz tę opcję, aby wstawić etykietę z danymi dotyczącymi średnicy nominalnej rury.
Pokaż przepływ	Zaznacz tę opcję, aby wstawić etykietę z danymi dotyczącymi natężenia przepływu.
Pokaż kierunek przepływu	Zaznacz tę opcję, aby wstawić znacznik kierunku przepływu.
Parametry dotyczące punktów kontrolnych	Za pomocą tych parametrów można edytować punkty kontrolne ścieżki, w oparciu o którą powstała rura (zob. Modyfikacja punktów kontrolnych obiektów).

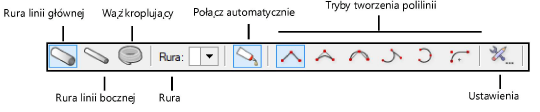

Tryb	Opis
Rura linii głównej	Zaznacz tę opcję, aby utworzyć rurę linii głównej.
Rura linii bocznej	Zaznacz tę opcję, aby utworzyć rurę linii bocznej.
Wąż kroplujący	Zaznacz tę opcję, aby utworzyć wąż kroplujący.
Rura	Kliknij, aby otworzyć próbnik zasobów, w którym można wybrać żądany zasób. Dwukrotnie kliknij zasób, aby go zaznaczyć. Użytkownik może wybrać zasób z biblioteki producenta lub zaznaczyć typ niestandardowy, najbardziej zbliżony do wymaganych parametrów, a następnie je zmodyfikować.
Połącz automatycznie	Włączenie tego trybu spowoduje, że rura rysowana nad innym obiektem (takim jak zawór, zraszacz czy punkt podłączenia) zostanie automatycznie połączona z najbardziej odpowiednim z nich. Połączenie rury z inną rury spowoduje, że już istniejąca zostanie podzielona na dwie części. Jeżeli ten tryb jest wyłączony, należy upewnić się, że istnieje punkt styczny między zakończeniem rury a innym komponentem, aby móc je ze sobą połączyć.
Tryby tworzenia polilinii	Kliknij tryb, w którym ma zostać utworzona polilinia; zob. Tworzenie polilinii. Obiekt powstanie w oparciu o tę polilinię.
Ustawienia	Zdefiniuj wartości domyślne dla Rury.
