Szafa niestandardowa
|
Wnętrza |
Narzędzie Szafa niestandardowa daje użytkownikowi dużą swobodę projektowania mebli niestandardowych, takich jak: regały, kredensy czy szafy.
Vectorworks oferuje także narzędzia, które umożliwiają wstawianie bardziej standardowych mebli, takich jak szafki dolne, wiszące i wysokie oraz regałów na książki (zob. Wstawianie szafek i Regał na książki).
Aby utworzyć szafę niestandardową:
Włącz narzędzie i wybrany tryb.
Postępuj zgodnie z jedną z następujących metod pracy:
● Aby wstawić z zasobów bibliotecznych istniejący obiekt, kliknij na Pasku trybów listę rozwijaną Aktywny symbol. Następnie kliknij dwukrotnie wybrany zasób w Menedżerze zasobów w celu jego aktywacji. Aby wstawić obiekt, kliknij ścianę lub inne miejsce na rysunku. Następnie kliknij ponownie, aby zdefiniować kąt obrotu.
● Aby utworzyć niestandardowy obiekt parametryczny, kliknij na Pasku trybów przycisk Ustawienia. Zostanie otwarte okno dialogowe „Szafa niestandardowa - Ustawienia”. Ustawienia w tym oknie zostały pogrupowane tematycznie i podzielone na różne kategorie. Znajdziesz je po lewej stronie okna dialogowego. Po wstawieniu szafy możesz dalej modyfikować ustawienia tego obiektu, klikając w palecie Info przycisk Ustawienia.
Po zatwierdzeniu wartości domyślnych kliknij ścianę lub inne miejsce na rysunku w celu wstawienia obiektu. Kliknij ponownie, aby wyznaczyć kąt obrotu.
◙ Kliknij tutaj, aby pokazać/ukryć pola.
◙ Kliknij, aby pokazać/ukryć pola.

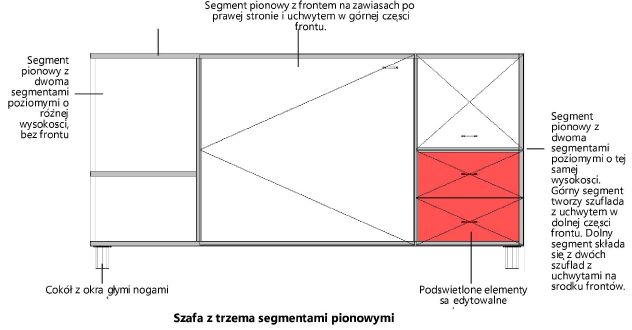

W tej zakładce podgląd szafy niestandardowej jest interaktywny i wyświetlany frontalnie. Kliknij podgląd, aby uaktywnić i zdefiniować poszczególne parametry. Większość parametrów jest dostępnych dopiero po kliknięciu podglądu. Po najechaniu na segment poziomy lub pionowy w oknie podglądu, zostanie on podświetlony. W ten sposób można rozpoznać edytowany segment. Aby zaznaczyć kilka segmentów pionowych lub kilka segmentów poziomych w obrębie tego samego segmentu pionowego, podczas zaznaczania przytrzymaj klawisz Shift. Wprowadzone zmiany będą miały zastosowanie do wszystkich zaznaczonych elementów.
◙ Kliknij, aby pokazać/ukryć pola.
W zakładce „Atrybuty” można przypisywać atrybuty i tekstury do poszczególnych elementów szafy niestandardowej (pogrupowanych w tzw. „zestawy”). W ten sposób można definiować widok oraz widoczność zestawów.
◙ Kliknij tutaj, aby pokazać/ukryć pola.
~~~~~~~~~~~~~~~~~~~~~~~~~
