Datavisualisatie in zichtvensters

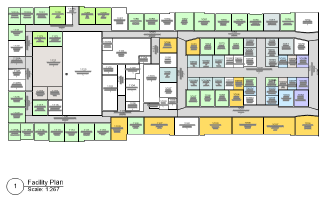

Met datavisualisatie is het mogelijk de kenmerken van objecten in een presentatielaag te beheren op basis van de gegevens aanwezig in gekoppelde records. Deze methode maakt een flexibele weergave van zichtvensters mogelijk op basis van waarden of het bereik van waarden. Met het record dat gekoppeld is aan de objecten, kunt u de objectgegevens visualiseren in de zichtvensters naargelang hun functie, objecttype of om het even welke parameter in het record. U kunt bijvoorbeeld de ruimtes in een zichtvenster presenteren op basis van hun bestemmingsfunctie, gebruik, bezetting, vloeroppervlaktebereik enz. Eén dataset kan op velerlei manieren gepresenteerd worden.

Als er meer dan één record is toegekend aan ruimtes in de tekening, kan de datavisualisatie onverwachte resultaten opleveren. Verwijder in dat geval de bijkomende records of los tegenstrijdige informatie op voordat u de datavisualisatie uitvoert.

De visualisatie is een effect dat toegepast wordt op het zichtvenster. De tekenobjecten zelf worden niet aangepast. Voor datavisualisatie van zichtvensters is de rendermethode Draadstructuur vereist.

De instellingen van datavisualisatie kunnen overgebracht worden van het ene zichtvenster naar het andere met behulp van het Pipet. Zie ook Kenmerken overdragen.

Het is niet mogelijk om de klassen van een zichtvenster te overschrijven en tegelijkertijd datavisualisatie toe te passen.

Het uitzicht van objecten in zichtvensters aanpassen op basis van gekoppelde records:

1. Selecteer het presentatielaagzichtvenster.

2. Klik op Datavisualisatie in het Infopalet.

Het dialoogvenster ‘Datavisualisatie van het zichtvenster’ wordt geopend.

◙      Klik hier om de velden te tonen/te verbergen.

Parameter	Omschrijving
Datavisualisatie inschakelen voor dit zichtvenster	Schakel datavisualisatie in of uit voor het geselecteerde zichtvenster.
Instellingen	Selecteer <Actieve instellingen> om de huidig geselecteerde instellingen in het dialoogvenster te gebruiken; selecteer een set bewaarde instellingen in de lijst om deze te gebruiken.
Bewaar	Bewaar de huidig geselecteerde instellingen als een bewaarde set en geef een naam op voor deze set.
Beheer	Open het dialoogvenster ‘Bewaarde sets’ om een set bewaarde instellingen te hernoemen of te verwijderen (zie De bewaarde sets van datavisualisatie beheren).
Record	Dit is een lijst met beschikbare records voor de betreffende objecten in het huidige zichtvenster (naargelang de optie Inclusief speciale records in- of uitgeschakeld is). Selecteer het record dat de gegevens bevat die u visueel wilt onderscheiden in het zichtvenster. Bij records die reeds zijn toegekend (met een vinkje in de kolom Toekennen), wordt de tekst <toegepast> aan de naam toegevoegd.
Inclusief speciale records	Sommige records, zoals muurstijlrecords, zijn normaal gezien verborgen. Vink deze optie aan om dergelijke records toch op te nemen in de lijst.
Veld	Dit is een lijst met de beschikbare velden in het geselecteerde record. Selecteer het veld dat u wenst te gebruiken om de objecten te categoriseren.
Handeling
Wijzig	Afhankelijk van uw keuze geeft de lijst Opties ofwel de waarden weer of het bereik van de waarden.
Kenmerken per bereik	Selecteer deze instelling om de kenmerken van het zichvenster te bepalen op basis van het bereik van de numerieke waarden van het geselecteerde Veld. Klik op Voeg toe of Bewerk om een bereik alsook de kenmerken van dit bereik te definiëren.
Kenmerken per waarde	Selecteer deze instelling om de kenmerken van het zichtvenster te bepalen op basis van de waarde, tekst of numeriek, van het geselecteerde Veld. De waarden worden weergegeven in de lijst Opties; selecteer een waarde en klik op Bewerk om de kenmerken van deze waarde te definiëren.
Inclusief onderdelen van	Vink deze opties aan om de kenmerken ook toe te kennen aan geldige objecten in groepen en symbolen. Als deze opties uitgevinkt zijn, worden objecten binnenin groepen en symbolen buiten beschouwing gelaten.
Opties
Lijst met waarden/Lijst met kenmerken per bereik	Afhankelijk of u bij Handeling de instelling Kenmerken per bereik of Kenmerken per waarde selecteerde, wordt hier elk bereik of iedere waarde van het geselecteerde recordveld weergegeven.
Ondergrens/Bovengrens (Lijst met kenmerken per bereik)	Geeft de opgegeven ondergrens en bovengrens weer voor een bereik.
Veldwaarde (Lijst met waarden)	Geeft de waarden van het recordveld weer.
Toekennen	Een vinkje in deze kolom geeft aan dat de kenmerken toegekend zullen voor dit bereik/deze waarde.
Kenmerken	Geeft de kenmerken van het geselecteerde bereik of de geselecteerde waarde weer.
Voeg toe (Lijst met kenmerken per bereik)	Klik hier om het dialoogvenster ‘Bewerk bereik’ te openen en de boven- en ondergrenswaarden en de kenmerken van het bereik te bepalen.
Bewerk	Selecteer een bereik/waarde en klik op Bewerk (of dubbelklik op een rij) om het bereik en de kenmerken van het bereik of van de waarde te bewerken.
Verwijder (Lijst met kenmerken per bereik)	Verwijder de geselecteerde rij.
Weergave overige objecten	Bepaal hoe de overige objecten in het zichtvenster, die niet gewijzigd worden door datavisualisatie, eruit moeten zien: normaal, grijs of grijs zonder vulling. Andere objecten in het zichtvenster die u tekent met de instelling ‘Grijs’, krijgen een egale grijze kleur voor een duidelijke visualisatie.

3. Selecteer het record en één van de recordvelden en kies vervolgens of u de visualisatie wenst toe te passen op een numeriek bereik (Kenmerken per bereik) of op een waarde (Kenmerken per waarde). Geef ook aan of uw keuze ook van toepassing moet zijn op groepen en symbolen.

De visualisatie is van toepassing op de records die zijn gekoppeld aan symbooldefinities en groepen. Het is niet van toepassing op records die gekoppeld zijn aan objecten binnen de symbooldefinitie of groep.

4. Als u kenmerken toekent per bereik, kunt u op Voeg toe of Bewerk klikken om een nieuw bereik toe te voegen en de kenmerken van dit bereik te selecteren.

Het dialoogvenster ‘Bewerk bereik’ wordt geopend. Stel een bereik in en selecteer de kenmerken.

◙      Klik hier om de velden te tonen/te verbergen.

Veld	Omschrijving
Instellingen toekennen	Vink deze optie aan om de kenmerken toe te kennen aan dit bereik. Als deze optie geselecteerd is, wordt er in deze rij van het dialoogvenster ‘Datavisualisatie van het zichtvenster’ een vinkje geplaatst in de kolom Toekennen.
Ondergrens	Stel de ondergrens van het bereik in op oneindig of geef een waarde in.
Bovengrens	Stel de bovengrens van het bereik in op oneindig of geef een waarde in.
Kenmerken per waarde	Selecteer een type vulling of selecteer de optie ‘Behoud origineel’ om de originele vulkleur van de objecten binnen het bereik te behouden. (De optie ‘Behoud origineel’ is nuttig voor elementen met meerdere kenmerken, zoals muren.) Voor vullingen van het type Lijnarcering, Motief en Behoud origineel kunt u voor de vulling, de lijn en de voor- en achtergrond een aangepaste kleur selecteren. De kenmerken die u kunt overschrijven hangen af van het geselecteerde Type vulling. Zie Concept: Kenmerken voor informatie over het toepassen van vul- en lijnkenmerken en de lijndikte.

5. Als u kenmerken instelt per waarde, krijgt u een overzicht van de waarden horend bij het geselecteerde recordveld. Voor deze waarden zijn de standaardkenmerken geselecteerd.

Het dialoogvenster ‘Bewerk kenmerken’ wordt geopend. Selecteer de kenmerken van de waarden.

◙      Klik hier om de velden te tonen/te verbergen.

Veld	Omschrijving
Instellingen toekennen	Vink deze optie aan om de kenmerken toe te kennen aan deze waarde. Als deze optie geselecteerd is, wordt er in deze rij van het dialoogvenster ‘Datavisualisatie van het zichtvenster’ een vinkje geplaatst in de kolom Toekennen.
Kenmerkenpalet	Selecteer een type vulling of selecteer de optie ‘Behoud origineel’ om de originele vulkleur van de objecten binnen het bereik te behouden. (De optie Behoud origineel is nuttig voor elementen met meerdere kenmerken, zoals muren.) Voor vullingen van het type Lijnarcering, Motief en Behoud origineel kunt u voor de kleur van de vulling, de pen en de voor- of achtergrond een aangepaste kleur selecteren. De kenmerken die u kunt overschrijven hangen af van het geselecteerde Type vulling. Zie Concept: Kenmerken voor informatie over het toepassen van vul- en lijnkenmerken en de lijndikte.

6. In de lijst Opties kunt u meerdere rijen tegelijkertijd selecteren en bewerken. De parameters die u wijzigt, worden in dat geval aangepast voor alle geselecteerde rijen. Wanneer u de kenmerken per bereik of per waarde heeft ingesteld, kunt u de instellingen bewaren als een set om deze in de toekomst opnieuw te kunnen gebruiken. Klik hiervoor op Bewaar.

7. Om de visualisatie in te schakelen voor het geselecteerde zichtvenster, dient u Datavisualisatie inschakelen voor dit zichtvenster aan te vinken. U kunt ook individuele rijen in de lijst Opties in- of uitschakelen door middel van het vinkje in de kolom Toekennen.

De bewaarde sets van datavisualisatie beheren

Als u sets met datavisualisatie-instellingen heeft bewaard, kunt u deze sets hernoemen of verwijderen.

Om datavisualisatiesets voor het zichtvenster te beheren:

1. Klik in het Infopalet op de knop Datavisualisatie.

Het dialoogvenster ‘Datavisualisatie van het zichtvenster’ wordt geopend.

2. Klik op Beheer.

Het dialoogvenster ‘Beheer sets’ wordt geopend. Selecteer de set die u wenst aan te passen.

◙      Klik hier om de velden te tonen/te verbergen.

~~~~~~~~~~~~~~~~~~~~~~~~~
