Projecteren en splitsen


Online videotraining: Werken met NURBS

r

Methode

Gereedschap

Gereedschappenset

Splitsen



Projecteer


3D Modelleren

Om een volume door middel van een projectie te splitsen:

  1. Stel het gewenste aanzicht in en teken een 2D-object of NURBS-curve bovenop een volume.

    2. projectsplit_objects.png

    Zorg ervoor dat, als het te projecteren object een open NURBS-curve of een open 2D-object is, beide eindpunten buiten het volume liggen.

  2. Activeer het gereedschap en de methode.

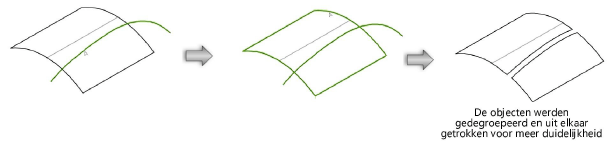

  3. Selecteer het splitsobject. Selecteer het projectieoppervlak.


Het splitsobject wordt op het volume geprojecteerd. Dit levert een groep van meerdere volumes op.

~~~~~~~~~~~~~~~~~~~~~~~~~
