Selecteer curve

Gebruik de pijlknoppen om de vorige of volgende dwarsdoorsnede te selecteren. Door de richting van de curve om te keren kunt u het oppervlak van de omspanning verdraaien of rechttrekken.

Inverteer

Klik op deze knop om de richting van de NURBS-curve om te keren.

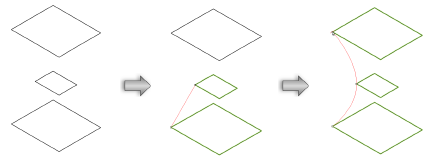

Uitlijning op hoekpunt

Gebruik de pijlknoppen om het vorige of volgende hoekpunt op de geselecteerde dwarsdoorsnede te selecteren. Deze optie is niet actief als de dwarsdoorsnede geen hoekpunten heeft.

Procentuele uitlijning

Stel deze parameter in om punten langs een dwarsdoorsnede in de vorm van een cirkel, ovaal, enzovoort, te selecteren. U kunt een waarde opgeven of de schuifbalk aanpassen.

Rechtlijnig

Creëer een omspanning met rechte lijnsegmenten tussen de dwarsdoorsneden.

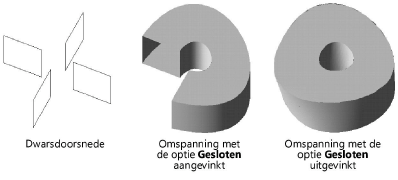

Gesloten

Vink deze optie aan om de omspanning te sluiten. Omdat u het eerste hoekpunt niet opnieuw (als laatste hoekpunt) kunt selecteren, moet u deze optie aanvinken om een omspannen object met zichzelf te sluiten.

Creëer volume

Vink deze optie aan om een omspannen object met afgesloten uiteinden te creëren. Vink deze optie uit om een groep NURBS-oppervlakken te creëren in plaats van een generiek volume.

Behoud dwarsdoorsneden

Vink deze optie aan om de oorspronkelijke dwarsdoorsneden te behouden na het creëren van de omspanning.

Voorvertoning

Klik op deze knop om het effect van de aanpassingen bij wijze van voorvertoning in uw tekening te zien.
