Een dubbele lijn tekenen

Online videotraining: Basisvormen

Methode

Gereedschap

Gereedschappenset

Dubbele lijn

Basisgereedschappen

U kunt er dubbele lijnen mee tekenen. Het is onder andere mogelijk om een tussenafstand op te geven en de invoeglijn te bepalen. Ook kunt u een dubbele lijn samenstellen aan de hand van componenten.

Om een dubbele lijn te tekenen:

Activeer het gereedschap en de methode.

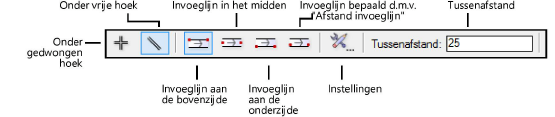

Bepaal de ligging van de invoeglijn aan de hand van de secundaire methodes.

Ligging invoeglijn	Omschrijving
Invoeglijn aan de bovenzijde	De cursorlijn valt samen met de boven/linkerzijde van het object.
Invoeglijn in het midden	Kies deze methode om twee lijnen op een gelijke afstand van de cursor te creëren.
Invoeglijn aan de onderzijde	De cursorlijn valt samen met de onder/rechterzijde van het object.
Invoeglijn bepaald d.m.v. "Afstand invoeglijn"	Kies deze methode om de dubbele polygoon op een bepaalde afstand van de invoeglijn te plaatsen.

Geef een waarde op voor de Tussenafstand in de Methodebalk.

Klik op de knop Instellingen om de overige parameters in te stellen.

◙ Klik om de velden te tonen/te verbergen.

Klik in de tekening om het beginpunt van de dubbele lijn te bepalen.

Klik opnieuw om het eindpunt van de dubbele lijn te bepalen.

Componenten tekenen tussen dubbele lijnen

Om tussen dubbele lijnen of polygonen componenten te tekenen:

Klik in het dialoogvenster ‘Dubbele lijn/polygoon’ op de knop Componenten. Het dialoogvenster ‘Muurcomponenten’ wordt geopend. Definieer de componenten.

Veld	Omschrijving
Voorvertoning	Hier ziet u de componenten die zich tussen de lijnen bevinden. De lijnen in de voorvertoning zijn van links naar rechts getekend; de “bovenste lijn” van de voorvertoning stelt de linkerzijde van de dubbele lijn voor. De pijl die u ziet, geeft de richting van de muur aan.
Totale dikte	De totale dikte van dubbele lijnen met componenten wordt bepaald door de som van alle componentdiktes
Componenten	In deze lijst vindt u alle componenten die de opbouw van de dubbele lijn bepalen. Ze zijn gerangschikt volgens hun respectievelijke volgorde van boven naar onder in de voorvertoning. Om de volgorde van de lijst te wijzigen, klikt u in de #-kolom en versleept u de component naar onder of boven. In tegenstelling tot muren, is er geen hoofdcomponent van toepassing op dubbele lijnen.
Nieuw	Klik op deze knop om een nieuwe component tussen de dubbele lijnen of polygonen te definiëren (zie Muurcomponenten creëren).
Bewerk	Klik op deze knop om via het dialoogvenster ‘Muurcomponentinstellingen’ de dikte en de kenmerken van de geselecteerde component te bewerken. (OF: Dubbelklik op een component om het dialoogvenster ‘Muurcomponentinstellingen’ te openen.)
Verwijder	Klik op deze knop om de geselecteerde component te verwijderen; de totale dikte van de dubbele lijn wordt dienovereenkomstig aangepast.

~~~~~~~~~~~~~~~~~~~~~~~~~

Veld	Omschrijving
Tussenafstand	Geef de afstand op tussen de twee lijnen (deze waarde komt overeen met het veld Tussenafstand in de Methodebalk). De eenheid is afhankelijk van de instellingen van het document.
Afstand invoeglijn	Hier bepaalt u op welke afstand de invoeglijn ten opzichte van het object ligt. Een waarde 0 komt overeen met het middelpunt van de twee lijnen, de helft van de tussenafstand komt overeen met de bovenste lijn en min (-) de helft van de tussenafstand komt overeen met de onderste lijn.
Creëer
Lijnen	Selecteer deze methode om lijnen te creëren.
Polygonen	Selecteer deze methode om polygonen te creëren. De eindpunten van de polygoon worden gesloten.
Lijnen en polygonen	Selecteer deze methode om lijnen en polygonen te creëren. De polygonen hebben een lijndikte ‘0’.
Componenten	Klik op deze knop om tussen dubbele lijnen of polygonen zogenaamde componenten te tekenen.
