Lijnstijl

Selecteer de lijnstijl waarin de achterliggende lijnen worden weergegeven bij de rendermethode Achterliggende lijnen tonen.

Helderheid lijnstijl

Verplaats de schuifknop naar rechts om de achterliggende lijnen lichter weer te geven.

Voorvertoning

Hier vindt u een voorvertoning waarop de huidige instellingen worden toegepast.

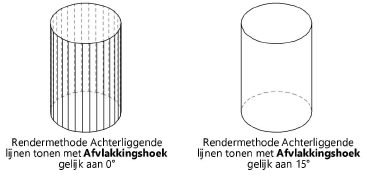

Afvlakkingshoek

Geef de hoek op voor de afvlakking van gebogen vlakken in lijnrenderingen. Als de waarde groter is dan nul, dan zullen de facetlijnen tussen twee vlakken worden verwijderd van twee vlakken binnen die afvlakkingshoek.

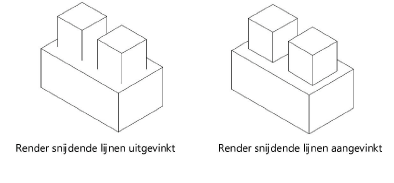

Render snijdende lijnen

Vink deze optie aan om lijnen te genereren waar vlakken in de tekening elkaar kruisen voor rendermethodes Achterliggende lijnen verbergen, Achterliggende lijnen tonen en Polygoon beschaduwd - finaal. Voor grote bestanden met veel gebogen oppervlakken kan deze optie de rendering vertragen.

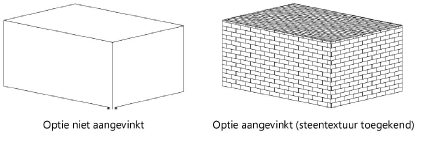

Toon vlakarceringen

Vink deze optie aan om vlakarceringen weer te geven in de rendermethode Achterliggende lijnen verbergen.

Toon tekst en pijlpunten

Vink deze optie aan om tekst en pijlpunten in de gerenderde weergave te tonen.

Tekst en pijlpunten verbergen kan de rendertijd aanzienlijk verminderen.

Gebruik schetsstijl

(Vectorworks-uitbreidingsmodule vereist)

Vink deze optie aan om een schetsstijl toe te passen wanneer u rendert door middel van Achterliggende lijnen tonen, Achterliggende lijnen verbergen of Polygoon beschaduwd - finaal (zie Schetsstijl).

Standaard schetsstijl

(Vectorworks-uitbreidingsmodule vereist)

Selecteer de standaardschetsstijl voor de lijnen in de rendermethodes Achterliggende lijnen tonen, Achterliggende lijnen verbergen of Polygoon beschaduwd - finaal (zie De standaard schetsstijl instellen). Klik op Bewerk om het dialoogvenster ‘Schetsstijl’ te openen waar u bijkomende instellingen kunt bepalen voor de geselecteerde schetsstijl.
