NURBS-oppervlakken vervormen

r

Het gereedschap Vervorm object stelt u in staat om controlepunten van NURBS-oppervlakken te verplaatsen. Zo kunt u door de controlepunten te bewerken bijvoorbeeld de vorm van een koepel of klokgrafiek creëren.

Mogelijk bekomt u met dit gereedschap een oppervlak dat niet verder bewerkt kan worden.

Om NURBS-oppervlakken te vervormen:

1. Selecteer het NURBS-oppervlak dat u wilt vervormen.

2. Activeer het gereedschap.

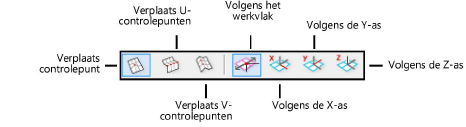

Kies de gewenste methode in de Methodebalk.



Methode	Omschrijving
Verplaats controlepunt	Verplaatst alleen het/de geselecteerde controlepunt(en).
Verplaats U-controlepunten	Verplaatst alle evenwijdige controlepunten in de U-richting.
Verplaats V-controlepunten	Verplaatst alle evenwijdige controlepunten in de V-richting.
Volgens het werkvlak	Verplaatst het/de geselecteerde controlepunt(en) evenwijdig aan het werkvlak.
Volgens de X-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de X-as.
Volgens de Y-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de Y-as.
Volgens de Z-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de Z-as.

Om één controlepunt of een hele rij controlepunten te selecteren, plaatst u de cursor boven één van de controlepunten van het NURBS-oppervlak. Zodra u op een van de controlepunten staat, verandert de standaardcursor in een ongevulde cursor met vier pijlen.

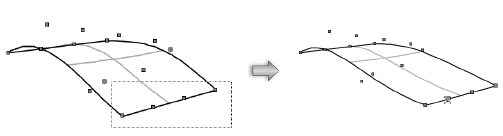

 Als u meerdere controlepunten tegelijkertijd wilt selecteren, houdt u de shift-toets ingedrukt terwijl u de controlepunten selecteert of tekent u een selectiekader rond de gewenste controlepunten.

Als de selectie meerdere controlepunten omvat, plaatst u de cursor boven één van de geselecteerde controlepunten.

3. Verplaats de controlepunten d.m.v. klik-en-sleep.

4. Laat de muisknop los op de gewenste locatie.

Via het Infopalet kunt u functies aanwenden die vergelijkbaar zijn met het gereedschap Vervorm object (zie Controlepunten van objecten aanpassen).

~~~~~~~~~~~~~~~~~~~~~~~~~
