NURBS-curven vervormen

r

Met het gereedschap Vervorm object kunt u NURBS-curven vervormen.

Om NURBS-curven te vervormen:

1. Selecteer de NURBS-curve die u wilt vervormen. Om meerdere controlepunten aan te passen, moet de NURBS-curve een enkele, vloeiende curve vormen.

2. Activeer het gereedschap.

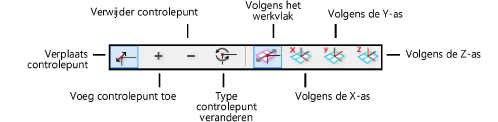

Kies de gewenste methode in de Methodebalk.



Methode	Omschrijving
Verplaats controlepunt	Als deze methode is geselecteerd, kunt u naar één of meer controlepunten grijpen en deze verplaatsen.
Voeg controlepunt toe	Als deze methode is geselecteerd, kunt u controlepunten toevoegen aan een NURBS-curve.
Verwijder controlepunt	Als deze methode is geselecteerd, kunt u controlepunten verwijderen van een NURBS-curve.
Type controlepunt omwisselen	Met deze methode kunt u een NURBS-controlepunt dat een scherpe hoek vormt, omwisselen met een NURBS-controlepunt dat een vloeiende lijn vormt ten opzichte van de vorige en volgende controlepunten.
Volgens het werkvlak	Verplaatst het/de geselecteerde controlepunt(en) evenwijdig aan het werkvlak.
Volgens de X-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de X-as.
Volgens de Y-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de Y-as.
Volgens de Z-as	Verplaatst het/de geselecteerde controlepunt(en) volgens de Z-as.

3. Selecteer een controlepunt. Zodra u op een van de controlepunten staat, verandert de standaardcursor in een ongevulde cursor met vier pijlen.

OF: Selecteer meerdere controlepunten tegelijkertijd terwijl de methode Verplaats controlepunt actief is. Hiervoor houdt u de shift-toets ingedrukt terwijl u de controlepunten selecteert of tekent u een selectiekader rond de gewenste controlepunten. Plaats de cursor boven een controlepunt.



4. Vervorm de NURBS-curve.

●        Gebruik de methode Verplaats controlepunt om de gewenste controlepunten te verplaatsen d.m.v. klik-en-sleep. U bent hierbij beperkt tot het werkvlak of een van de assen. Laat de muisknop los op de gewenste locatie.

U kunt ook exacte coördinaten ingeven in de Coördinatenbalk. Druk op de tab-toets, geef de coördinaten in en druk op Enter.

●        Gebruik de methode Voeg controlepunt toe om een controlepunt toe te voegen. Plaats de cursor op een bestaand controlepunt in de buurt waarvan u een nieuw controlepunt wilt toevoegen. De cursor verandert in een pijl met een blauw blokje aan weerszijden om aan te geven dat u kunt klikken om het nieuwe controlepunt toe te voegen. Beweeg de cursor naar de plaats waar u het nieuwe controlepunt wilt vastleggen. Klik om de nieuwe locatie te bevestigen.

●        Gebruik de methode Verwijder controlepunt om een controlepunt te verwijderen door erop te klikken.

●        Verander het type controlepunt van hoekig naar vloeiend door op een controlepunt te klikken wanneer de methode Type controlepunt geselecteerd is.

Via het Infopalet kunt u functies aanwenden die vergelijkbaar zijn met het gereedschap Vervorm object (zie Controlepunten van objecten aanpassen).

~~~~~~~~~~~~~~~~~~~~~~~~~
