Commando |
Locatie |
|
Afronding |
Bewerk |
Hiermee kunt u de controlepunten van alle geselecteerde polygonen en polylijnen afronden volgens de gekozen afrondingsmethode. Dit commando werkt ook voor NURBS-curven Het commando Geen zet afgeronde controlepunten om naar hoeken.
Om een object af te ronden:
Selecteer een object dat u wenst af te ronden.
Selecteer het commando en kies vervolgens de gewenste afrondingsmethode.
|
Methode |
Omschrijving |
|
Er worden geen hoeken afgerond en een eventueel bestaande afronding wordt opgeheven. U verkrijgt een polygoon met rechte lijnstukken tussen de hoekvectoren. |
|
|
Gebruik de Béziermethode om de hoeken af te ronden. De curve is een raaklijn in het middelpunt van de lijn tussen twee hoekvectoren en gaat zelf niet door de hoekvectoren. |
|
|
De curve gaat door de hoekvectoren. |
|
|

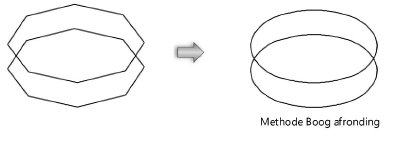

De hoeken worden afgerond door een boog met als straal de waarde die werd ingegeven via het gereedschap Afronden (zie Afronden). Zonder een op voorhand opgegeven straal wordt per hoek de grootst mogelijke straal toegepast. |
|
|
De hoeken worden afgerond door een boog waarvan de straal per hoek instelbaar is. |
Het object wordt afgerond.
~~~~~~~~~~~~~~~~~~~~~~~~~
