DesignSeries00015.pngIFC-gegevensomzettingen controleren

Om de huidige instellingen voor gegevensomzetting te toetsen aan een MVD-definitie:

  1. Klik in het dialoogvenster ‘IFC-gegevensomzetting’ op de knop Open.

  2. Selecteer het mvdxml-bestand waaraan u de omzetting wilt toetsen. In het dialoogvenster ‘IFC-gegevensomzetting’ worden alle objecten en eigenschappensets die onderworpen zijn aan regels en vereisten in het MVD-bestand, weergegeven in vetgedrukte tekst. Verplichte velden waarvoor geen gegevensomzetting bestaat, staan in het rood.

  3. Onderaan de lijst IFC-entiteiten/Psets vindt u de sectie “MVD-regels’ met daarin informatie over de ontbrekende gegevens. Klik op elke vetgedrukte MVD-regel om de omzettingsvereisten in het rechterdeel van het dialoogvenster weer te geven.

  4. Corrigeer de omzettingen indien nodig. Wanneer een item is goedgekeurd, krijgt het een groene kleur. Wanneer aan een MVD-regel is voldaan, wordt de vetgedrukte opmaak verwijderd.

Voorbeeld IFC-controle

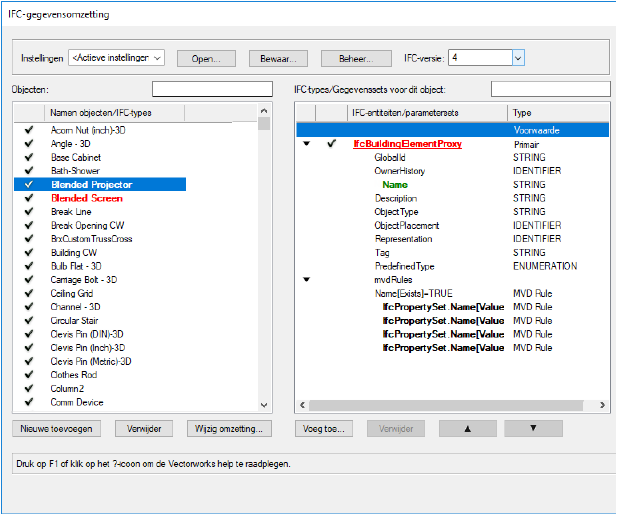

In het volgende voorbeeld ziet u dat na het openen van het mvdxml-bestand, de objecten Blended Projector en Blended Screen in het rood worden weergegeven omdat ze bepaalde gegevens missen. Voor de Blended Projector staat de IfcBuildingElementProxy entiteit in het rood en de Naam in het groen.

Onderaan de lijst IFC-entiteiten/Psets vindt u de MVD-regels. Deze stellen dat wanneer de Naam is ingevuld, er een IfcPropertySe vereist is.

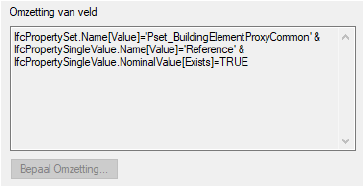

Klik op de eerste MVD-regel om de eerste omzettingsvereiste voor het naamveld te zien.

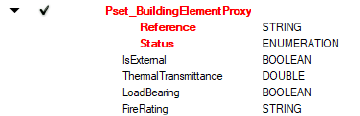

De omzetting vereist een eigenschappenset met de naam Pset_BuildingElementProxyCommon en een Bronveld. Klik op Voeg toe en voeg de Pset toe. Wanneer de Pset pas is toegevoegd, heeft deze twee velden zonder omzetting die in het rood worden weergegeven: Bron en Status.

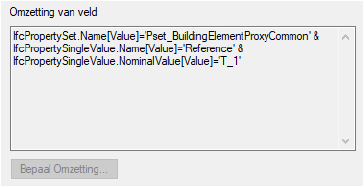

Klik op de tweede regel; hier ziet u dat het Bronveld de waarde ‘T_1’ moet hebben. Klik op het veld en definieer de omzetting.

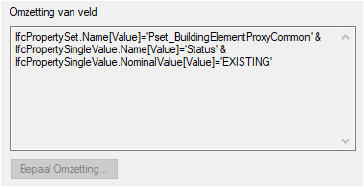

Klik op de vierde regel; hier ziet u dat het Statusveld de waarde ‘HUIDIG’ moet hebben. Klik op het veld en definieer de omzetting.

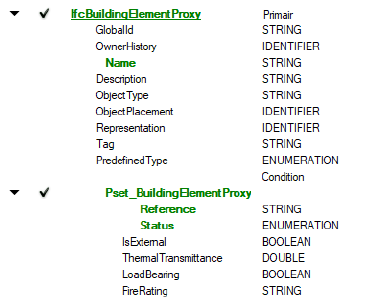

Alle rode items staan nu in het groen. Dit wilt zeggen dat de omzetting voor de Blended Projector is goedgekeurd.
