Meetlat

Met het gereedschap Meetlat meet u de afstand tussen twee of meer punten in het tekengebied of in een zichtvenster op een presentatielaag. De Coördinatenbalk toont tijdelijk de gemeten lengte tussen de laatste twee klikken en de totale gemeten lengte vanaf het beginpunt.

De maten verdwijnen als u dubbelklikt. Bekijk de benodigde maten voor u de handeling beëindigt.

Om een afstand op te meten:

1. Klik op het gereedschap.

2. Klik op het beginpunt van waaruit u de meting wilt beginnen.

3. Verplaats de cursor over de afstand die u wilt berekenen.

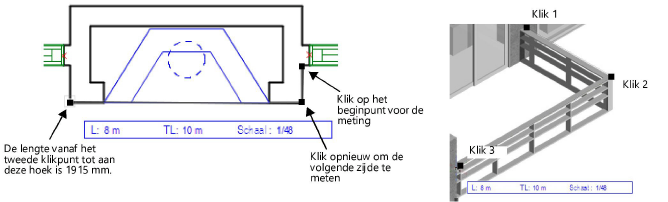

De Coördinatenbalk geeft volgende informatie:

Waarde Coördinatenbalk	Omschrijving
L	Lengte (afstand) tussen de laatste twee aangeklikte punten
TL	Totale lengte van de verschillende gemeten punten vanaf het beginpunt (de som van alle afstanden tussen de aangeklikte punten)
Schaal	De schaal van de laag of van het zichtvenster op de presentatielaag waarin u heeft geklikt

4. Om verder te meten in een andere richting of vanaf een volgend punt, klikt u om het volgende beginpunt vast te leggen.

De L-waarde wordt op 0 gezet.

5. Verplaats de cursor om de volgende afstand op te meten.

De Coördinatenbalk toont de afstand tussen de vorige punten, alsook de som van alle afstanden tussen de aangeklikte punten.





6. Kijk wanneer u klaar bent met meten naar de totale lengte.

7. Dubbelklik om de maten te laten verdwijnen.

In Vectorworks Spotlight kunt Placing a Dimension Tape om bij benadering de positie weer te geven van objecten die pas exact uitgelijnd moeten worden wanneer de installatie voltooid is.

~~~~~~~~~~~~~~~~~~~~~~~~~
