Grijp naar object

Als deze restrictie is ingeschakeld, grijpt de intelligente aanwijzer naar bepaalde punten van een object, zoals hoekpunten, uiteinden, middelpunten en middelpunten van 2D-objecten en bogen; maar ook naar draadwerken, extrusies, wentelingen, bollen, 3D-polygonen, 3D-vlakken en naar muren, platen, daken, dakvlakken, loci en kolommen. Aanwijzingen over de locatie worden weergegeven naast de aanwijzer.

Het dialoogvenster ‘Instellingen intelligente aanwijzer’ wordt geopend. Stel in de categorie Object de parameters in voor het grijpen naar objecten.

Veld	Omschrijving
Uiteinde	Vink deze optie aan om de uiteinden van bogen en van zijden van objecten in te stellen als grijppunten.
Midden van zijde	Vink deze optie aan om het midden van objectzijden als grijppunten in te stellen.

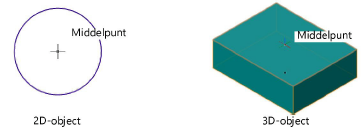

Middelpunt	Vink deze optie aan om het middelpunt te vinden van 2D-objecten en bogen, maar ook van draadwerken, extrusies, wentelingen, bollen, 3D-polygonen en -vlakken, muren, platen, daken, dakvlakken, loci en kolommen.
Kwadranten	Vink deze optie aan om kwadranten (boven, links, rechts, onder) van cirkels, ovalen, rechthoeken en rechthoeken met afgeronde hoeken als grijppunten in te stellen.
Invoegpunt	Vink deze optie aan om het invoegpunt van objecten, loci, lichtbronnen, symbolen en tekst als grijppunten in te stellen. In het geval van maatlijnen wordt één van de referentiepunten als grijppunt ingesteld.

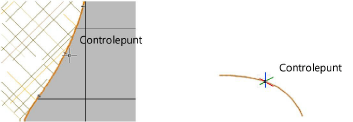

3D-controlepunt	Vink deze optie aan om het controlepunt van polylijnen, béziers en kubische krommen of 3D-controlepunten van objecten als grijppunten in te stellen. In het geval van 3D-objecten worden de controlepunten van een volume of een NURBS-curve ingesteld als grijppunten.
Dichtstbijgelegen punt op rand	Vink deze optie aan om het dichtstbijgelegen punt op een objectzijde als grijppunt in te stellen. In het geval van 3D-objecten wordt een punt op een rand van het volume of op de NURBS-curve ingesteld als grijppunt. Mogelijk is het interessanter om de restrictie Grijp naar zijde te activeren.
Primair grijppunt	Vink deze optie aan om primaire grijppunten te creëren. Deze zijn vooral handig in drukke delen van de tekening of bij het uitvoeren van bepaalde handelingen zoals dimensionering of het verplaatsen van objecten wanneer er zich verschillende grijppunten binnen de grijpzone bevinden. De intelligente aanwijzer geeft bij het grijpen de voorkeur aan het primaire grijppunt boven alle andere grijppunten van het object. Zie Concept: Grijppunten en grijpaanduidingen voor meer details. Primaire grijppunten worden standaard weergegeven door een rood vierkant. Deze weergave kunt u aanpassen via Instellingen grafische onderdelen.
