Placer des armoires dans le dessin

Vectorworks vous permet d’insérer trois types de placards dans un dessin: des placards bas; des placards suspendus ou des placards en colonne. Dans Vectorworks Standard, ces objets sont insérés à partir de la bibliothèque par l’intermédiaire du Gestionnaire des ressources. Dans des modules d’extension Vectorworks, ces objets sont insérés grâce aux différents outils correspondants. La porte et les poignées de tiroir sont disponibles dans la bibliothèque Vectorworks; voir Concept: Bibliothèques.

Outre ces objets, Vectorworks vous permet également de créer des armoires sur mesure; voir Créer des armoires sur mesure.

Sélectionnez l’outil Placard bas, Placard en colonne ou Placard suspendu dans la trousse Intérieur.

Dans la Barre des modes, cliquez sur Symbole actif pour sélectionner une ressource existante dans le Navigateur des ressources ou cliquez sur le bouton Préférences et définissez les paramètres par défaut pour créer un objet sur mesure.

Cliquez dans le dessin pour placer l’objet et cliquez une nouvelle fois pour définir l’angle de rotation de l’objet. Vous pouvez éditer les propriétés dans la palette Info Objet.

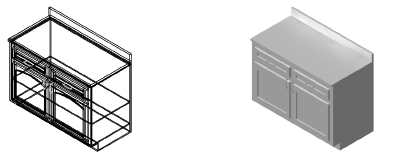

Paramètres - placard bas


► Cliquez pour afficher/masquer les champs.

Paramètres - placard en colonne


► Cliquez pour afficher/masquer les champs.

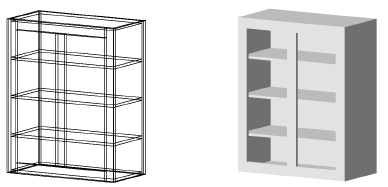

Paramètres - placard suspendu


► Cliquez pour afficher/masquer les champs.

Vous pouvez également créer un style d’objet, une fois que vous avez placé l’objet dans le dessin, qui combinera les paramètres du style (avec une valeur fixe établie par le style) et des paramètres spécifiques à l’objet lui-même (que vous pouvez définir indépendamment pour chaque exemplaire de l’objet dans le dessin). Voir Créer des styles d’objet.

Champ	Description
Style	Choisissez ici de remplacer, de supprimer ou d’éditer le style actuel ou de créer un nouveau style d’objet pour cet objet. Lorsque vous modifiez un style, vous modifiez tous les exemplaires utilisant ce style présents dans le fichier.
Masquer paramètres définis par le style	Cochez cette option pour masquer les paramètres définis par le style. Vous ne pouvez pas les éditer à partir de cette boîte de dialogue ou de la palette Info Objet.
Miroir	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour inverser l’orientation de l’objet.
Position par clic	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour activer l’outil Translation et le mode D’après point de référence et déplacez l’objet selon une distance spécifique à partir d’un point de référence.
Type	Sélectionnez le type de placard.
Finition	Sélectionnez une finition.
Paroi close	Déterminez si vous voulez utiliser une paroi close et, si oui, sélectionnez le côté où vous voulez la placer.
Largeur	Introduisez la largeur de la face avant de l’armoire.
Angle asymétrique	Pour les armoires en L, cochez cette option pour coter les deux coins de l'armoire de manière asymétrique.
Hauteur/Profondeur	Introduisez la hauteur et la profondeur de l'armoire.
Épaisseur	Indiquez l’épaisseur du matériau.
Fixation porte	Sélectionnez un type de pose pour la porte.
Afficher des tiroirs	Cochez cette option pour inclure des tiroirs dans l'armoire.
Type de tiroir	Sélectionnez le type de tiroir à utiliser.
Sens ouverture porte	Sélectionnez le sens d’ouverture de la porte.
Type de porte	Sélectionnez un type de porte.
Portes ouvertes en 3D	Cochez cette option pour ouvrir les portes (3D) dans une vue 3D.
Type de panneau	Sélectionnez le type de panneau de la porte.
Hauteur de l'arc	Introduisez la hauteur de l'arc.
Largeur du cadre	Introduisez la largeur du cadre / de la frise.
Chanfrein extérieur	Cochez cette option pour appliquer un chanfrein aux portes et tiroirs.
Chanfrein intérieur	Cochez cette option pour appliquer un chanfrein à l'intérieur des portes et tiroirs.
Ébrasement	Introduisez une valeur pour le bord au-dessous, le bord intérieur (hor. et vert.), le bord côté dessous et le bord latéral.
Nombre d’étagères	Introduisez le nombre d’étagères.
Afficher un socle	Cochez cette option pour utiliser des socles.
Hauteur/Découpe	Introduisez la hauteur du socle et le décalage du socle par rapport au panneau frontal.
Afficher le plan de travail	Cochez cette option pour afficher le plan de travail de l’armoire.
Pare-éclaboussure	Sélectionnez le pare-éclaboussure à utiliser.
Hauteur pare-éclab.	Introduisez la hauteur du pare-éclaboussure par rapport au plan de travail.
Épaisseur pare-éclab.	Introduisez l'épaisseur du pare-éclaboussure.
Épaisseur du plan	Introduisez l'épaisseur du plan de travail.
Débordement	Introduisez le débord du plan de travail par rapport au panneau frontal.
Rebord	Introduisez le rebord du plan de travail.
Afficher tous les détails	Cochez cette option pour obtenir un affichage détaillé de l’armoire.
Classe de la structure/des ports/du socle/du plan	Sélectionnez une classe pour chaque composant dans la liste ou créez une nouvelle classe. Sélectionnez <Placard bas classe> pour placer les attributs du composant dans la même classe que l’objet.
Hauteur poignée de porte/tiroir	Introduisez la hauteur de la poignée de porte/tiroir.
Hauteur poignée de porte/tiroir	Cliquez sur Poignées de porte ou Poignées de porte pour sélectionner une poignée dans la bibliothèque ou le fichier actif. Sélectionnez un symbole dans la liste de Symboles et cliquez sur OK (ou sélectionnez le symbole Pas de poignée pour supprimer les poignées de la porte ou des tiroirs).

Champ	Description
Style	Choisissez ici de remplacer, de supprimer ou d’éditer le style actuel ou de créer un nouveau style d’objet pour cet objet. Lorsque vous modifiez un style, vous modifiez tous les exemplaires utilisant ce style présents dans le fichier.
Masquer paramètres définis par le style	Cochez cette option pour masquer les paramètres définis par le style. Vous ne pouvez pas les éditer à partir de cette boîte de dialogue ou de la palette Info Objet.
Miroir	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour inverser l’orientation de l’objet.
Position par clic	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour activer l’outil Translation et le mode D’après point de référence et déplacez l’objet selon une distance spécifique à partir d’un point de référence.
Largeur	Introduisez la largeur de la face avant de l’armoire.
Hauteur/Profondeur	Introduisez la hauteur et la profondeur de l'armoire.
Épaisseur	Introduisez la profondeur de l’armoire (sans tenir compte de l'épaisseur des portes).
Fixation porte	Sélectionnez un type de pose pour la porte.
Type de porte	Sélectionnez un type de porte.
Ouverture porte principale	Sélectionnez le sens d’ouverture de la porte principale.
Type de panneau	Sélectionnez le type de panneau de la porte.
Type de meneau	Sélectionnez le type de meneau du placard ou sélectionnez Aucun.
Hauteur de la poignée	Introduisez la hauteur de la poignée.
Nombre d'étagères	Introduisez le nombre d’étagères.
Portes ouvertes en 3D	Cochez cette option pour ouvrir les portes (3D) dans une vue 3D.
Ouverture porte supérieure	Sélectionnez le sens d’ouverture de la porte supérieure.
Hauteur porte supérieure	Introduisez la hauteur de la porte supérieure.
Type porte supérieure	Sélectionnez le type de porte supérieure à utiliser.
Type panneau supérieur	Sélectionnez le type de panneau à utiliser.
Type meneau supérieur	Sélectionnez le type de meneau supérieur du placard ou sélectionnez Aucun.
Hauteur de la poignée de la porte supérieure	Introduisez une valeur pour la hauteur de la poignée de la porte supérieure.
Nombre d'étagères de la porte supérieure	Introduisez le nombre de rayons à utiliser.
Hauteur de l'arc	Introduisez la hauteur de l'arc.
Largeur du cadre	Introduisez la largeur du cadre / de la frise.
Chanfrein extérieur	Cochez cette option pour appliquer un chanfrein aux portes et tiroirs.
Chanfrein intérieur	Cochez cette option pour appliquer un chanfrein à l'intérieur des portes et tiroirs.
Ébrasement	Introduisez une valeur pour le bord au-dessous, le bord intérieur (hor. et vert.), le bord côté dessous et le bord latéral.
Afficher un socle	Cochez cette option pour utiliser des socles.
Hauteur/Découpe	Introduisez la hauteur/décalage du socle.
Afficher tous les détails	Cochez cette option pour obtenir un affichage détaillé de l’armoire.
Classe de la structure/ des portes/ du socle/du vitrage	Sélectionnez une classe pour chaque composant ou créez une nouvelle classe. Sélectionnez <Placard en colonne classe> pour placer les attributs du composant dans la même classe que l’objet.
Poignées	Cliquez sur Poignées pour sélectionner une poignée dans la bibliothèque ou le fichier actif. Sélectionnez un symbole dans la liste de Symboles et cliquez sur OK (ou sélectionnez le symbole Pas de poignée pour supprimer les poignées).

Champ	Description
Style	Choisissez ici de remplacer, de supprimer ou d’éditer le style actuel ou de créer un nouveau style d’objet pour cet objet. Lorsque vous modifiez un style, vous modifiez tous les exemplaires utilisant ce style présents dans le fichier.
Masquer paramètres définis par le style	Cochez cette option pour masquer les paramètres définis par le style. Vous ne pouvez pas les éditer à partir de cette boîte de dialogue ou de la palette Info Objet.
Miroir	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour inverser l’orientation de l’objet.
Position par clic	Si l’objet se trouve dans un mur, cliquez sur ce bouton pour activer l’outil Translation et le mode D’après point de référence et déplacez l’objet selon une distance spécifique à partir d’un point de référence.
Type	Sélectionnez le type de placard.
Finition	Sélectionnez une finition.
Paroi close	Déterminez si vous voulez utiliser une paroi close et, si oui, sélectionnez le côté où vous voulez la placer.
Largeur	Introduisez la largeur de la face avant de l’armoire.
Angle asymétrique	Pour les armoires en L, cochez cette option pour coter les deux coins de l'armoire de manière asymétrique. Saisissez alors la Longueur élément de gauche.
Hauteur/Profondeur	Introduisez la hauteur et la profondeur de l'armoire.
Épaisseur	Indiquez l’épaisseur du matériau.
Hauteur face inférieure	Introduisez la distance du bas du placard suspendu vis-à-vis du sol.
Fixation porte	Sélectionnez un type de pose pour la porte.
Nombre de portes	Introduisez le nombre de portes à utiliser.
Ouverture des portes	Sélectionnez le type à utiliser.
Type de porte	Sélectionnez un type de porte.
Type de panneau	Sélectionnez le type de panneau de la porte.
Type de meneau	Sélectionnez le type de meneau du placard ou sélectionnez Aucun.
Nombre d'étagères	Introduisez le nombre d’étagères.
Hauteur de l'arc	Introduisez la hauteur de l'arc.
Hauteur de la poignée	Introduisez la hauteur de la poignée.
Largeur du cadre	Introduisez la largeur du cadre / de la frise.
Chanfrein extérieur	Cochez cette option pour appliquer un chanfrein aux portes et tiroirs.
Chanfrein intérieur	Cochez cette option pour appliquer un chanfrein à l'intérieur des portes et tiroirs.
Ébrasement	Introduisez une valeur pour le bord au-dessous, le bord intérieur (hor. et vert.), le bord côté dessous et le bord latéral.
Classe du vitrage	Sélectionnez une classe.
Afficher tous les détails	Cochez cette option pour obtenir un affichage détaillé de l’armoire.
Classe de la structure / des portes	Sélectionnez une classe. Sélectionnez <Placard suspendu classe> pour placer les attributs du composant dans la même classe que l’objet.
Poignées	Cliquez sur Poignées pour sélectionner une poignée dans la bibliothèque ou le fichier actif. Sélectionnez un symbole dans la liste de Symboles et cliquez sur OK (ou sélectionnez le symbole Pas de poignée pour supprimer les poignées).
