DesignSeries00005.pngRedimensionner des objets PDF et magnétiser le contenu

Vous pouvez importer le contenu de fichiers de divers fabricants dans un fichier Vectorworks au format PDF et déplacer ensuite le PDF à l’endroit souhaité, grâce au magnétisme des images vectorielles dans le PDF. Les lignes dessinées dans le fichier Vectorworks sont attirées par les éléments 2D dans l’objet PDF, ce qui vous permet d’intégrer le PDF dans vos projets.

Avec la commande Agrandir/réduire, vous redimensionnez un objet PDF importé, afin qu’il s’adapte à l’échelle du dessin actuel. Les objets PDF découpés peuvent aussi être agrandis ou rétrécis.

Il est uniquement possible de magnétiser un PDF si celui-ci a été créé par une application qui génère des images vectorielles. Le magnétisme n’est pas possible si le fichier PDF est codé. Pour activer le magnétisme, sélectionnez l’option Géométrie magnétique dans la palette Info Objet.

Pour utiliser un fichier PDF importé de manière efficace:

  1. Importez le fichier PDF comme décrit dans Importer  des fichiers PDF.

    2. Un objet PDF est créé. Dans cet exemple, l’objet PDF a été importé à une échelle inadaptée pour le dessin actuel.


  2. Pour modifier l’échelle du PDF importé, sélectionnez Outils > Agrandir/réduire.

    3. La boîte de dialogue « Agrandir/Réduire » s’ouvre. La commande Agrandir/Réduire est décrite dans la section Redimensionner des objets. Sélectionnez Distance adaptée et cliquez sur le bouton à droite pour définir la distance dans le dessin. Cliquez sur le point de départ d’un segment dont vous connaissez la distance dans le PDF et cliquez sur la fin de ce segment (il n’est pas possible d’acquérir des points dans le PDF).

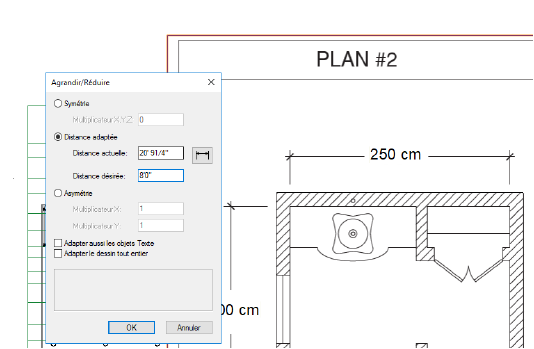

  3. Dans la boîte de dialogue Agrandir/Réduire, remplissez le champ Distance désirée.

    4. PDF_snap3.png

  4. Cliquez sur OK.

L’échelle du PDF correspond maintenant à celle du dessin.


Il est aussi possible de créer le PDF importé dans un viewport et de découper ce viewport. Dans cet exemple, vous pourriez dessiner des murs dans Vectorworks en utilisant l’objet PDF comme base pour ces murs.

Vous pourriez aussi dégrouper le PDF pour créer des objets Vectorworks à partir des objets magnétiques, ce qui vous permettrait d’obtenir dans Vectorworks des éléments s’approchant des objets originaux dans le PDF.

~~~~~~~~~~~~~~~~~~~~~~~~~
