Projeter et prolonger


Pour ajouter une projection à un volume:

  1. Dans la vue désirée, dessinez un objet 2D ou une courbe NURBS sur un volume.

    2. projectadd_objects.png

    L’objet 2D ou la courbe NURBS doit être fermé(e) et plan(e).

  2. Cliquez sur l’outil Projection dans la trousse Modélisation 3D.

  3. Sélectionnez le mode Prolonger dans la Barre des modes. Cliquez sur l’un des modes pour définir la direction de la projection sur le volume (Selon la normale, Inverse à la normale et Dans les deux sens).

    4. La direction de la projection doit avoir une intersection avec le volume. Sinon, aucune projection ne sera créée.

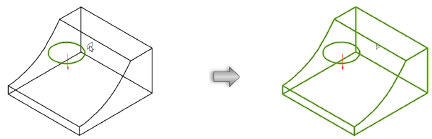

  4. Cliquez sur l’objet que vous souhaitez prolonger. La direction de la projection est indiquée par une flèche rouge. Cliquez sur le volume.

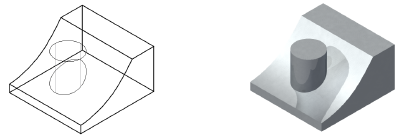

La projection de l’objet 2D est ajoutée au volume au point d’intersection pour créer un volume générique.


~~~~~~~~~~~~~~~~~~~~~~~~~
