Dessiner une ligne double

L'outil Ligne double vous permet de créer des lignes parallèles. Il est possible d’introduire la distance entre les lignes et de déterminer la ligne d'insertion. Il est également possible de créer une ligne double au moyen de composants.

Pour créer une ligne double:

1. Cliquez sur l’outil Ligne double dans la palette Outils de base.

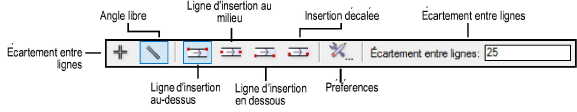

2. Sélectionnez le mode Angle magnétique ou Angle libre.

Les lignes avec un angle magnétique sont dessinés selon un angle de 30, 45 ou 90 degrés et leur compléments sont dessinés selon des incréments de 30 et de 45 degrés.

En sélectionnant le mode Angle libre, vous pouvez dessiner une ligne double sous n’importe quel angle.

Appuyez sur la touche Shift et gardez-la enfoncée pendant que vous dessinez en mode Angle libre pour que la ligne suive des angles prédéfinis.

3. Sélectionnez le Décalage souhaité.

Mode	Description
Ligne d'insertion au-dessus	Sélectionnez ce mode pour tracer la ligne double au-dessus de la ligne de base.
Ligne d'insertion au milieu	Sélectionnez ce mode pour placer les deux lignes à la même distance de la ligne tracée par le curseur.
Ligne d’insertion en dessous	Sélectionnez ce mode pour tracer la ligne double en dessous de la ligne de base.
Insertion décalée	Sélectionnez ce mode pour placer les deux lignes selon un décalage par rapport à la ligne tracée par le curseur.

4. Saisissez la distance entre les deux lignes dans le champ Écartement entre lignes de la Barre des modes.

5. Cliquez sur le bouton Préférences pour définir d’autres paramètres.

►    Cliquez pour afficher/masquer les champs.

Champ	Description
Écartement entre lignes	Introduisez la distance entre les deux lignes; cette valeur est identique à l’Écartement entre lignes de la Barre des modes.
Décalage ligne d'insertion	Introduisez une valeur pour le Décalage de la ligne d'insertion par rapport à l'objet. Cette valeur doit être inférieure à l’Écartement entre lignes.
Objets à créer
2 lignes parallèles	Sélectionnez cette option pour dessiner deux lignes parallèles.
1 polygone	Sélectionnez cette option pour créer des polygones du type fermé
2 lignes et 1 polygone	Sélectionnez cette option pour créer des lignes et polygones. Le style de trait du polygone aura la valeur « 0 ».
Composants de mur	Cliquez sur ce bouton pour dessiner des composants entre les lignes doubles ou les polygones.

6. Cliquez sur OK pour accepter les modifications.

7. Cliquez à l’endroit de l’extrémité de début de la ligne double.

8. Cliquez à nouveau pour définir l’extrémité de fin de la ligne double.

►    Cliquez ici pour regarder une vidéo sur le sujet (accès internet nécessaire).

Appliquer des composants entre les lignes doubles

Pour appliquer un composant entre des lignes doubles:

1. Dans la boîte de dialogue « Préférences ligne double », cliquez sur le bouton Composants de mur.

La boîte de dialogue « Composants de mur » s’ouvre. Indiquez les détails des composants.

►    Cliquez pour afficher/masquer les champs.

Champ	Description
Aperçu	Vous voyez apparaître ici un aperçu des composants entre les deux lignes, y compris les composants définis; l’aperçu est dessiné de gauche à droite, donc le côté supérieur de l’aperçu correspond au côté gauche de la ligne double lorsque vous la dessinerez. La flèche montre la direction du dessin.
Épaisseur totale	L’épaisseur d’une ligne double avec ses composants est définie selon la somme des épaisseurs des différents composants.
Composants	Cette liste donne un aperçu des composants de la ligne double, suivant l’ordre de gauche à droite dans l’aperçu. Pour modifier cet ordre, faites glisser un composant dans la colonne #. Un composant principal est défini pour des murs mais pas pour des lignes doubles.
Nouveau	Cliquez sur ce bouton pour dessiner des composants entre les lignes doubles; voir Créer des composants de mur.
Éditer	Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Paramètres composant de mur » et éditer l’épaisseur et les attributs du composant sélectionné (vous pouvez aussi double-cliquer sur un composant pour ouvrir la boîte de dialogue « Paramètres composant de mur »).
Supprimer	Cliquez sur ce bouton pour supprimer le composant sélectionné. L’épaisseur du mur est modifiée en conséquence.

2. Une fois que les composants ont été définis, cliquez sur OK.

~~~~~~~~~~~~~~~~~~~~~~~~~
