Créer une fenêtre de projet dans le document actifPour créer une fenêtre de projet dans votre document:
Sélectionnez l’outil Menuiserie extérieure dans la trousse Architecture.
Cliquez sur le bouton Préférences dans la Barre des modes de l’outil et définissez les paramètres que vous souhaitez appliquer à votre fenêtre de projet. Cliquez sur OK.
Sélectionnez le mode d’insertion désiré dans la Barre des modes et placez votre objet dans le dessin.
Dans la palette Info Objet de la fenêtre, cliquez sur Préférences pour accéder à nouveau à la boîte de dialogue des préférences de l’objet.
Vous pouvez aussi double-cliquer sur la fenêtre pour ouvrir la boîte de dialogue des préférences.
Dans la catégorie «Favoris», cliquez sur le bouton Sauvegarder dans le document actif.
Attention: ce bouton n’est pas accessible si vous n’avez pas encore placé la fenêtre dans le dessin.
La boîte de dialogue «Enregistrer fenêtre de projet» s’ouvre. Saisissez un nom pour le symbole et cliquez sur OK pour enregistrer la fenêtre de projet.
Si le nom saisi est déjà utilisé, Vectorworks vous demandera d’introduire un autre nom.

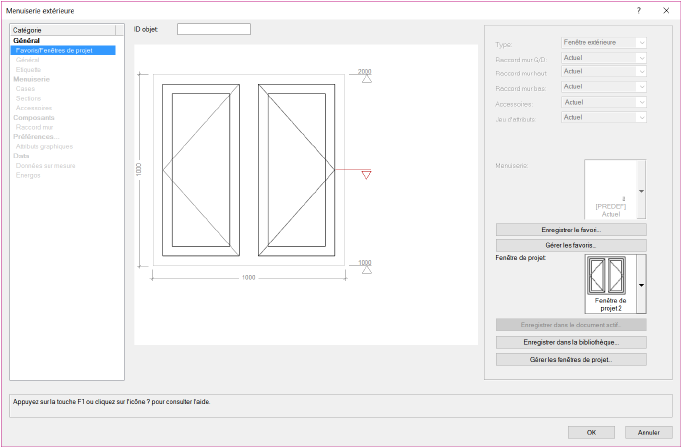

La fenêtre de projet apparaît dans la liste Fenêtre de projet (de la catégorie «Favoris/Fenêtres de projet») pour vous indiquer que la fenêtre est à présent liée à cette fenêtre de projet. Les autres catégories de la boîte de dialogue deviennent inaccessibles.

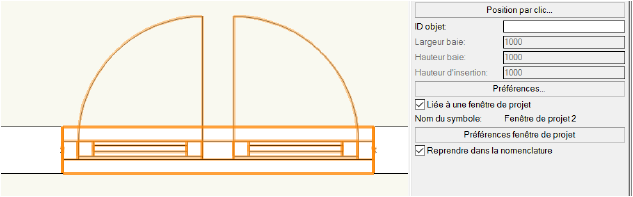

Fermez la boîte de dialogue «Menuiserie extérieure». Dans la palette Info Objet de la fenêtre, l’option Liée à une fenêtre de projet est à présent cochée.

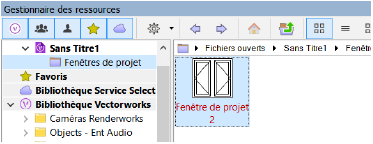

Dans le Gestionnaire des ressources du document actif, un dossier de symboles «Fenêtres de projet» est créé et contient la nouvelle fenêtre de projet.
~~~~~~~~~~~~~~~~~~~~~~~~~
