Définir les motifs de pose d’une surface pavée

Vectorworks Paysage propose toute une série de motifs de pose dans la boîte de dialogue « Préférences surface pavée » (voir Créer des surfaces pavées). Les options disponibles dépend du composant de la surface pavée que vous avez sélectionné.

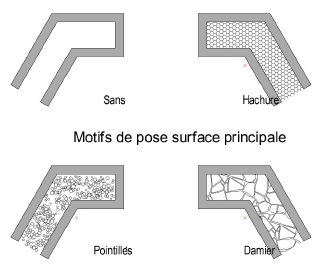

Définir un motif de pose avec une hachure, des pointillés ou un damier

Les hachures, pointillés et damiers sont disponibles comme motifs de pose aussi bien pour la zone principale que pour la bordure de la surface pavée.

Définir un motif de pose irrégulier ou à pavés

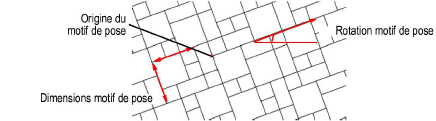

Si vous avez sélectionné l’option Appareil irrégulier, Appareil à pavés couplés ou Appareil à joints alternés pour la surface principale, la boîte de dialogue « Options pavés » s’ouvre. Définissez les paramètres et cliquez sur OK.

Champ	Description
Largeur motif de pose	Saisissez dans ce champ la valeur de la largeur du motif.
Bouton de verrouillage	Cliquez sur Largeur/Hauteur motif de pose pour conserver le rapport entre la longueur et la largeur du motif afin qu’il soit symétrique.
Hauteur motif de pose	Si vous n’avez pas activé le verrouillage des dimensions, spécifiez ici la hauteur du motif.
Rotation motif de pose	Saisissez dans le champ à droite l'angle de rotation du motif.

Définir un motif de pose à pavés circulaires

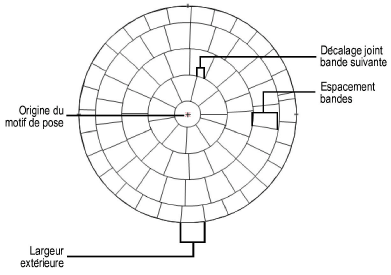

Si vous sélectionnez comme motif de pose un Appareil à pavés circulaire (Configuration Zone requise), la boîte de dialogue « Options motif circulaire » s’ouvre. Définissez les paramètres et cliquez sur OK.

Ce motif de pose peut être utilisé pour n’importe qu’elle forme de surface pavée avec une Configuration en zone pavée. La zone pavée découpe le motif circulaire pour qu’il s’adapte à la surface.

Champ	Description
Espacement bandes	Saisissez l’espacement entre deux cercles concentriques. Cela correspond à la longueur d’un pavé.
Diamètre pavé central	Saisissez le diamètre du pavé central.
Décalage joint bande suivante	Déterminez le décalage entre le joint d’une bande et le joint de la bande suivante. ● La largeur correspond à la largeur du décalage entre les joints. Le décalage est augmenté de la valeur de la largeur à chaque bande. ● L’angle définit le décalage à l’aide d’un angle mesuré en degrés à partir du côté droit horizontal. Le décalage est augmenté de la valeur de l’angle à chaque bande. ● Le décalage (%) définit le décalage comme un pourcentage de la largeur extérieure d’un pavé de la bande précédente.
Largeur pavé	Déterminez la largeur des pavés. ● La Largeur externe pavé définit la largeur de chaque pavé à l’extérieur de chaque bande. ● La Largeur interne pavé définit la largeur de chaque pavé à l’intérieur de chaque bande. ● Le Nombre de pavés crée un nombre défini de pavés sur chaque bande.

Définir un motif de pose à pavés sur chemin

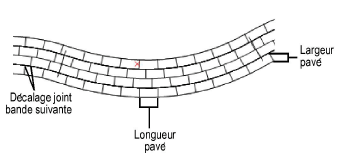

Si vous sélectionnez comme motif de pose un Appareil à pavés sur chemin (Configuration Allée requise), la boîte de dialogue « Options des pavés sur chemin » s’ouvre. Définissez les paramètres et cliquez sur OK.

Champ	Description
Largeur du pavé (perpendiculaire au chemin)	Saisissez la largeur du pavé mesurée perpendiculairement au chemin.
Longueur du pavé (sens du chemin)	Saisissez la longueur du pavé dans le sens du chemin.
Randomiser (%)	Décochez cette option pour que chaque pavé ait la longueur indiquée. Cochez l’option et saisissez un pourcentage pour que la longueur des pavés soit variable. Les pavés auront alors une longueur aléatoire qui ne dépasse pas la longueur spécifiée et n’est pas inférieure au pourcentage spécifié de la longueur maximale. Par exemple, si la Longueur de pavé est de 12 cm et que vous avez coché l’option Randomiser avec une valeur de 50%, chaque pavé aura une longueur aléatoire comprise entre 6 et 12 cm.
Décalage joint bande suivante	Déterminez le décalage entre le joint d’une bande et le joint de la bande suivante. ● Ce paramètre définit le point de départ. Le décalage est augmenté de la valeur de la largeur à chaque bande. ● Le décalage (%) définit le décalage comme un pourcentage de la longueur extérieure maximale d’un pavé définie pour le paramètre Longueur du pavé (sens du chemin). En fonction des courbes du parcours et du paramètre Randomiser (%), il est possible que le décalage varie le long du chemin.

Définir un motif de pose à joints espacés

Si l’option Joints espacés est sélectionné pour le motif de pose de la bordure, la boîte de dialogue « Saisissez une valeur » s’ouvre. Saisissez la valeur désirée pour l’espacement des joints et cliquez sur OK.
