Pour coter l’angle entre les arêtes ou les faces de deux objets:
Sélectionnez l’outil Cotation angulaire dans la palette/trousse correspondant à votre configuration et sélectionnez le mode Entre 2 objets.
● Toutes les configurations: trousse Indications
● Configurations Paysage et Spotlight : palette Outils de base
Dans la Barre des modes, sélectionnez une Norme de cotation active.

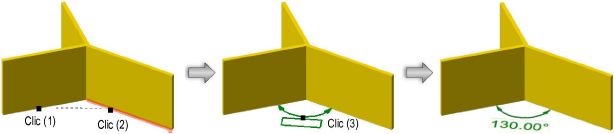

Cliquez sur l’arête ou la face du premier objet.
Une ligne d’aperçu apparaît.
Cliquez sur l’arête ou la face du deuxième objet.
Un aperçu de la cotation angulaire apparaît.
Pour sélectionner un autre angle - par exemple, pour l’espacer dans l’autre direction- déplacez le curseur jusqu’à ce que l’aperçu vous montre l’angle souhaité.
Cliquez une troisième fois pour définir le rayon de la cotation.
~~~~~~~~~~~~~~~~~~~~~~~~~
